2. Снимите боковые заглушки и выверните находящиеся под ними болты.
1 - Блок подушки безопасности; 2, 4 - Заглушки; 3 - Рулевое колесо
Примечание. Болты можно выбросить, т.к. их повторное использование не допустимо.

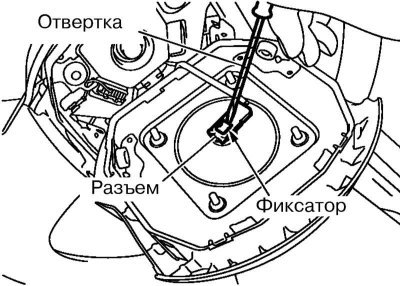

3. Разъедините разъем дополнительной электропроводки рулевого колеса и электропроводки блока подушки безопасности.
4. Снимите блок подушки безопасности и уложите его лицевой поверхностью вверх.
Примечание. Разборка блока подушки безопасности не допустима.
Внимание! Не подвергайте блок подушки безопасности воздействию температуры свыше 90 град., не допускайте попадания в него масел, смазок или воды. Если блок подушки безопасности подвергся удару (например, если его уронили) замените его.

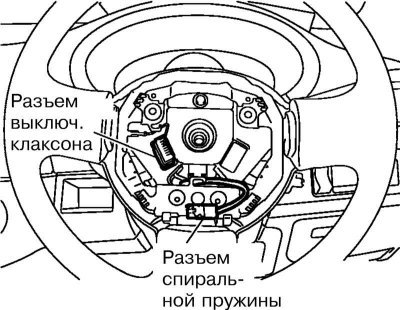

5. Установите рулевое колесо в положение прямолинейного движения и разъедините разъемы клаксона и спиральной пружины.

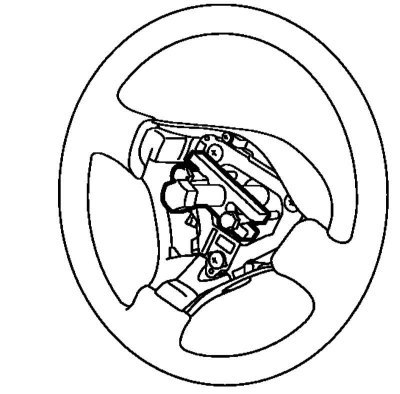

6. Выверните болт крепления рулевого колеса и снимите его при помощи специального приспособления.
7. При необходимости снятия спиральной пружины снимите кожухи рулевой колонки (см. Главу Кузов и иллюстрацию Компоненты установки спиральной пружины) и подрулевые переключатели (см. Главу Бортовое электрооборудование). Затем выверните 2 винта и, отжимая пластмассовый язычок фиксатора, снимите спиральную пружину.

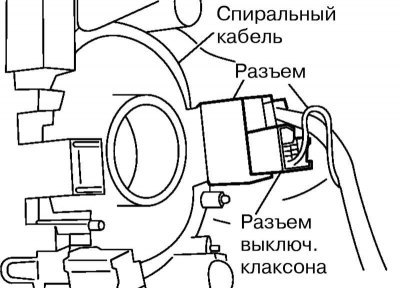

8. Отсоедините от спиральной пружины разъемы электропроводки клаксона и спиральной пружины.
9. Установка производится в обратном порядке. В заключение проведите диагностику системы SRS.
Компоненты установки спиральной пружины
1/6 - Левый/правый подрулевой переключатель; 2/7 - Верхний/нижний кожух рулевой колонки; 3 - Спиральная пружина; 4 - Рулевое колесо; 5 - Разъем блока подушки безопасности; 8 - Окантовка замочной скважины
