Рекомендуемые смазки и жидкости
Примечание. Ниже перечислены смазки и жидкости, рекомендуемые к применению компанией-изготовителем автомобилей на момент составления настоящего Руководства. Более свежую информацию можно получить на фирменных станциях техобслуживания компании Nissan.
Тип и свойства рабочих жидкостей
| Топливо | Неэтилированный бензин не хуже АИ95 |
| Двигательное масло: | |
| Тип | Универсальное моторное масло для бензиновых двигателей сертифицированное по API |
| Вязкость | См. карту вязкостей на иллюстрации |
| Трансмиссионная жидкость для АТ | ATF типа Nissan-Matic "D" |
| Трансмиссионное масло для РКПП | Трансмиссионное масло API GL-4 80W-90 |
| Тормозная жидкость | DOT 3 |
| Жидкость системы гидроусиления руля | ATF DEXRON III |
| Смазка для колесных подшипников | Литиевая смазка NLGI № 2 |
| Охлаждающая жидкость | (50÷70)% раствор антифриза на базе этиленгликоля с водой |
| Объемы рабочих жидкостей, л* | |
| Емкость топливного бака | 70 |
| Двигательное масло (включая масляный фильтр) | |
| Модели 1993 и 1994 г.г. вып. | 3.9 |
| Модели с 1995 г. вып. | 4.0 |
| Охлаждающая жидкость | |
| Модели 1993 и 1994 г.г. вып. | 8.27 |
| Модели с 1995 г. вып. | 8.5 |
| Трансмиссионная жидкость для АТ | Наилучшим способом определения необходимого при смене ATF количества свежей жидкости является измерение объема слитой из трансмиссии ATF |
| Трансмиссионное масло для РКПП | |
| Модели 1993 и 1994 г.г. вып. | 4.2 - 4.5 |
| Модели с 1995 г. вып. | 4.5 - 4.8 |
| Все объемы приведены лишь приблизительно. При корректировке сверяйтесь с уровневыми метками. | |
| Система зажигания | |
| Свечи зажигания: | |
| Модели 1993 и 1994 г.г. вып. | |
| Тип | NGK BKR5ES-11, или эквивалентные им по рабочим характеристикам |
| Межэлектродный зазор, мм | 1.0 -1.1 |
| Модели с 1995 г. вып. | |
| Тип | NGK PFR5G-11, или эквивалентные им по рабочим характеристикам |
| Межэлектродный зазор, мм | 1.1 |
| Сопротивление свечных проводов, Ом/дм | Не выше 3033 |
| Порядок зажигания | 1-2-3-4-5-6 |
| Схема расположения цилиндров и направление вращения распределителя зажигания (только модели 1993 и 1994 г.г. вып. - на моделях с 1995 г. вып. используется система зажигания без распределителя) | |
| Регулировка клапанных зазоров на холодном двигателе (модели с 1995 г. вып.) | |
| Впускные клапаны, мм | 0.254 - 0.330 |
| Выпускные клапаны | 0.279 - 0.381 |
| Тормозная система | |
| Минимальная допустимая толщина фрикционных накладок колодок дисковых тормозных механизмов, мм | 1.59 |
| Регулировка стояночного тормоза | 10 - 11 щелчков храповика |
| Подвеска и рулевое управление | |
| Максимальный допустимый люфт рулевого колеса, мм | 30.16 |
| Допустимая слабина посадки шаровых опор, мм | 0 |
| Усилия затягивания резьбовых соединений | Нм |
| Сливная пробка картера АТ | 29.8 - 39.3 |
| Болты крепления поддона картера АТ | 7.0 - 8.9 |
| Сливная пробка картера двигателя | 29.8 - 39.3 |
| Сливная пробка картера РКПП | 24.4 - 33.9 |
| Свечи зажигания | 18.9 - 29.8 |
| Гайки крепления колес | 97.6 - 118.0 |
Схема расположения компонентов в двигательном отсеке автомобиля (показана модель 1995 г. вып.)
1 - Клапан PCV; 2 - Свечи зажигания (под крышками); 3 - Топливный фильтр; 4 - Резервуар тормозной жидкости; 5 - Кожух воздухоочистителя; 6 - Аккумуляторная батарея; 7 - Монтажный блок предохранителей; 8 - Монтажный блок реле 2; 9 - Щуп измерения уровня ATF; 10 - Щуп измерения уровня двигательного масла; 11 - Крышка радиатора; 12 - Расширительный бачок системы охлаждения; 13 - Резервуар жидкости омывания ветрового стекла; 14 - Крышка заливной горловины двигательного масла; 15 - Резервуар жидкости системы гидроусиления руля; 16 - Монтажный блок реле 1
Вид снизу на передок автомобиля
1 - Компрессор кондиционера воздуха; 2 - Нижний шланг радиатора; 3 - Сливная пробка радиатора; 4 - Пробка слива ATF; 5 - Нижняя шаровая опора; 6 - Защитные чехлы ШРУСов приводного вала; 7 - Секция системы выпуска отработавших газов; 8 - Сливная пробка поддона картера двигателя; 9 - Суппорт тормозного механизма

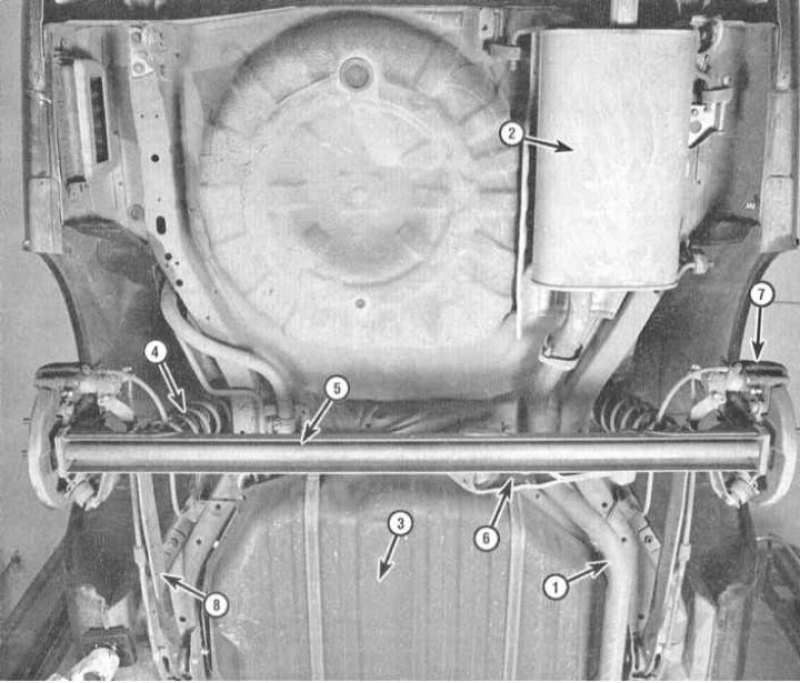

Типичный вид снизу на задок автомобиля
Смотрите источник на портале (autoinstruction)
1 - Секция системы выпуска отработавших газов; 2 - Глушитель; 3 - Топливный бак; 4 - Стойка задней подвески; 5 - Задний мост; 6 - Поперечная штанга заднего моста; 7 - Дисковый тормозной механизм заднего колеса; 8 - Продольный рычаг задней подвески
