Конструкция генератора (модели 1993 и 1994 г.г. вып.)
1 - Шкив; 2 - Передняя крышка; 3 - Ротор; 4 - Задний подшипник; 5 - Гайка (39÷59 Нм); 6 - Передний подшипник; 7 - Держатель подшипника; 8 - Статор; 10 - Щеточная сборка; 11 - Задняя крышка; 12 - Стяжные болты (3.1÷3.9 Нм)
Конструкция генератора (модели с 1995 г. вып.)
1 - Шкив; 2 - Передняя крышка; 3 - Передний подшипник; 4 - Держатель подшипника; 5 - Ротор; 6 - Контактное кольцо; 7 - Статор; 8 - Стяжные болты (3.1÷3.9 Нм); 9 - Детали установки контакта; 10 - Конденсатор; 11 - Щеткодержатель; 12 - Регулятор; 13 - Диодная сборка; 14 - Прокладка; 15 - Задняя крышка
Модели 1993 и 1994 г.г. вып.
1. Конструкция генератора представлена на иллюстрации.
2. Отсоедините отрицательный провод от батареи.
Внимание! Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!
3. Поддомкратьте автомобиль и установите его на подпорки. При соответствующей комплектации снимите защиту картера.
4. Снимите приводной ремень (см. Главу Настройки и текущее обслуживание).

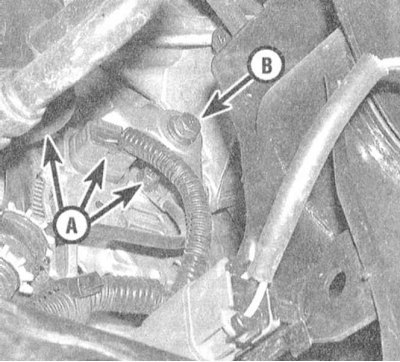

5. Отсоедините от генератора электропроводку и выпускной провод.

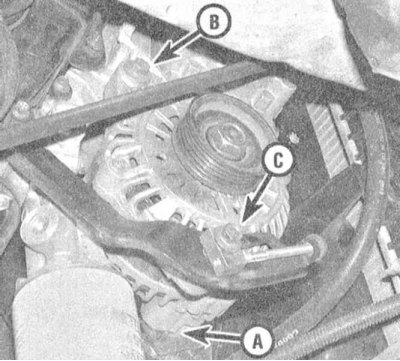

6. Выверните крепежные болты и отделите генератор от блока двигателя.
 |
 |
7. Установка производится в обратном порядке.
8. Не забудьте в заключение установить приводной ремень и подсоединить отрицательный провод к батарее. Отрегулируйте усилие натяжения ремня (см. Главу Настройки и текущее обслуживание).
Модели с 1995 г. вып.
1. Конструкция генератора представлена на иллюстрации.
2. Отсоедините отрицательный провод от батареи.
Внимание! Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!
Поддомкратьте автомобиль и установите его на подпорки. При соответствующей комплектации снимите защиту картера и локер защиты арки правого переднего колеса.
3. Снимите приводной ремень (см. Главу Настройки и текущее обслуживание).

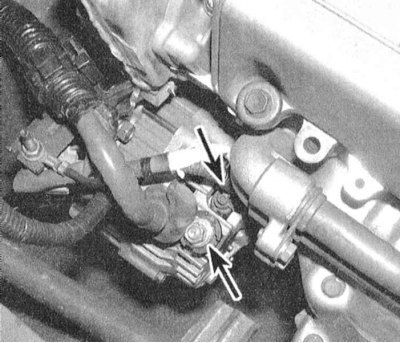

4. Отсоедините от генератора электропроводку и выпускной провод.
5. Снимите сборку вентиляторов системы охлаждения с кожухом (см. Главу Системы охлаждения, отопления).
6. Снимите компрессор К/В и, не отсоединяя гидравлические линии, сдвиньте его в сторону.
(Текст предоставил этот ресурс: «Autoinstruction.ru»)

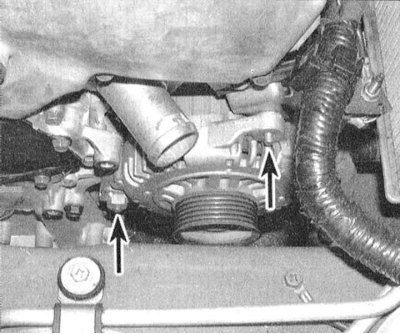

7. Выверните крепежные болты и отделите генератор от блока двигателя.
8. Установка производится в обратном порядке.
9. Не забудьте в заключение установить приводной ремень и подсоединить отрицательный провод к батарее. Отрегулируйте усилие натяжения ремня (см. Главу Настройки и текущее обслуживание).
