Примечание. Возможность регулировки установок угла опережения зажигания предусмотрена только на моделях 1993 и 1994 г.г. вып. на моделях с 1995 г. вып. угол опережения зажигания корректировке не подлежит, однако проверка его позволяет оценить исправность функционирования системы управления зажиганием.

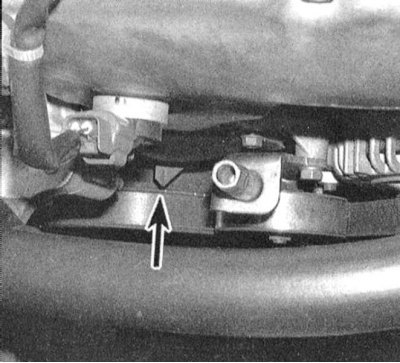

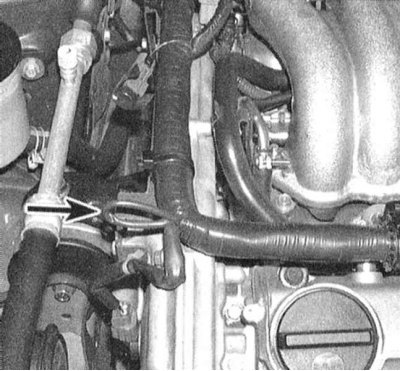

1. При выключенном зажигании в соответствии с инструкциями изготовителей подсоедините стробоскоп. На моделях 1993 и 1994 г.г. вып. индукционный приемник стробоскопа подключается к ВВ проводу свечи зажигания первого цилиндра. на моделях с 1995 г. вып. в жгуте электропроводки соответствующей катушки зажигания предусмотрена специальная петля для подключения индукционного датчика стробоскопа.
Примечание. Если конструкция стробоскопа не позволяет подключить его к петле ВВ электропроводки, снимите катушку первой свечи зажигания. Восстановите исходное подсоединение электропроводки, подключите свечной провод между катушкой и свечой зажигания и к нему подсоедините стробоскоп.
2. Взведите стояночный тормоз, подоприте задние колеса автомобиля противооткатными башмаками и переведите трансмиссию в положение "Р" или "N".

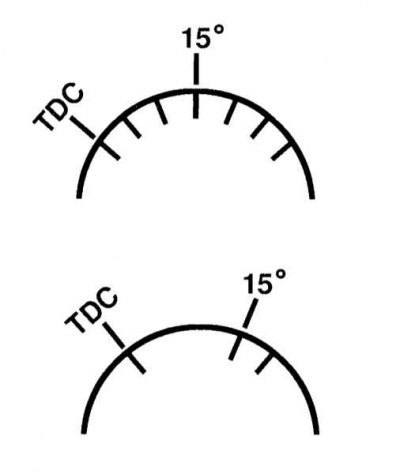

3. Отыщите установочные метки на шкиве коленчатого вала (указатель закреплен на крышке привода ГРМ). Метка ВМТ на шкиве подсвечена желтой краской. На моделях 1993 и 1994 г.г. вып. шаг расположения меток на шкиве составляет 5°, метка ВМТ является крайней левой. Отыщите метку 15° перед ВМТ. В случае необходимости протрите шкив для улучшения обзора.
4. Запустите двигатель и прогрейте его до нормальной рабочей температуры (верхний шланг радиатора должен стать горячим на ощупь). Удостоверьтесь в правильности установки оборотов холостого хода двигателя (см. Главу Системы управления двигателем). Поднимите обороты до значения 2000 в минуту, затем вновь сбросьте их до холостых.
5. Направьте луч стробоскопа на шкив коленчатого вала и проверьте установку угла опережения зажигания (соответствующая метка будет располагаться неподвижно напротив указателя).
6. На моделях 1993 и 1994 г.г. вып. в случае необходимости ослабьте прижимной болт крепления распределителя и, вращая корпус последнего, произведите соответствующую корректировку угла опережения зажигания. Прочно затяните болт и повторите проверку.
7. На моделях с 1995 г. вып. в случае нарушения установки угла опережения зажигания проверьте исправность функционирования датчиков положения коленчатого и распределительного валов (см. Главу Системы управления двигателем). Если датчики в порядке, отгоните автомобиль на станцию техобслуживания для проведения диагностики и восстановительного ремонта РСМ.
8. Заглушите двигатель и отсоедините стробоскоп.
