Внимание! Приступайте к выполнению процедуры только после окончательного остывания силового агрегата.
Снятие
1. Отсоедините отрицательный провод от батареи.
Внимание! Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!
2. Подоприте задние колеса автомобиля противооткатными башмаками, взведите стояночный тормоз.
3. Поддомкратьте передок автомобиля и установите его на подпорки. Снимите защиту картера.
4. Перед снятием заднего коллектора демонтируйте верхнюю секцию впускного трубопровода (см. Раздел Снятие и установка впускного трубопровода).

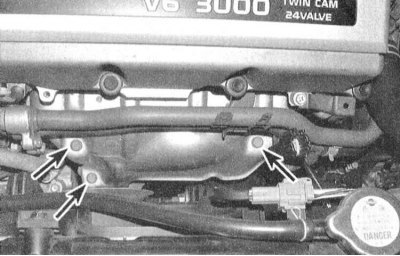

5. Снимите с коллектора термозащитный экран.
6. Вывесьте силовой агрегат сверху при помощи балки или лебедки.
7. Работая под автомобилем, отсоедините электропроводку от кислородного датчика и снимите с автомобиля приемную трубу системы выпуска отработавших газов.
8. Выверните сквозные болты передней и задней опор подвески силового агрегата и снимите с автомобиля поперечную балку в сборе с кронштейнами опор (см. Раздел Проверка состояния и замена опор подвески силового агрегата).

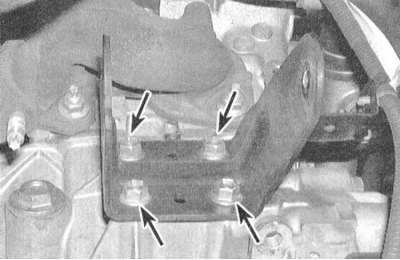

9. Снимите кронштейны опор подвески силового агрегата с обеих сторон двигателя.
10. Отсоедините от заднего выпускного коллектора трубку EGR.

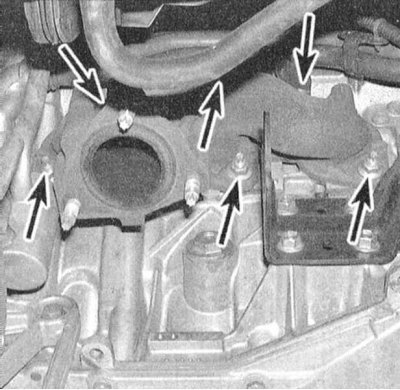

11. Отдайте крепежные болты/гайки и снимите коллектор с уплотнительными прокладками.
Установка
1. Соскоблите нагар и следы материала старой прокладки с сопрягаемых поверхностей коллекторов и головок цилиндров.
2. Наденьте новые прокладки на шпильки крепления коллектора.
3. Установите коллектор и наверните гайки его крепления.
4. Двигаясь от центра наружу, в три-четыре этапа равномерно затяните крепеж с требуемым усилием.
5. Установка оставшихся компонентов производится в порядке обратном порядку их демонтажа.
6. Запустите двигатель и проверьте его на наличие признаков утечек отработавших газов.
