Предохранители
Для защиты контактных цепей электрооборудования автомобиля применяются различные комбинации предохранителей, прерывателей цепи и плавких вставок. Монтажные блоки, устанавливаются под панелью приборов и в двигательном отсеке транспортного средства. Схема размещения блоков может варьироваться в зависимости от модели и года выпуска автомобиля.
 |
 |

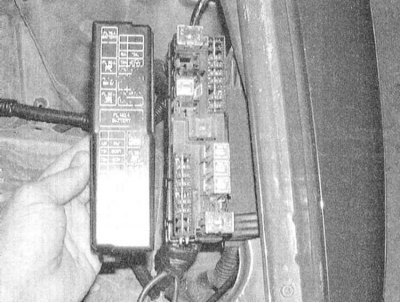

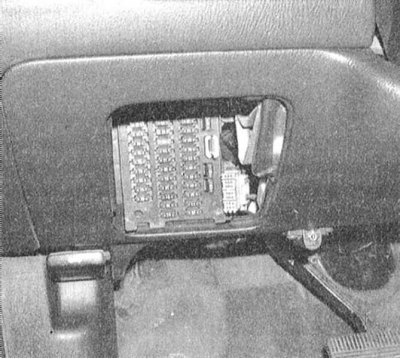

Каждый отдельный предохранитель используется для защиты какого-либо конкретного электрического контура или сразу нескольких контуров. Идентификационная карта размещения предохранителей в монтажном блоке обычно подклеена к крышке последнего, с внутренней ее стороны.

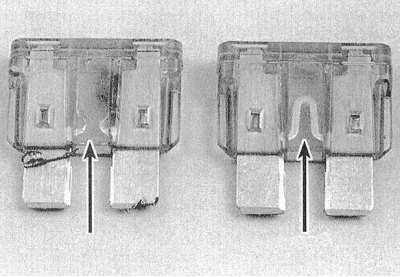

В монтажных блоках помещаются предохранители компактной конструкции, оборудованные штыковыми контактными клеммами, и при необходимости легко извлекаемые пальцами из своих гнезд в блоке. При отказе какого-либо из потребителей электроэнергии в первую очередь всегда следует проверять состояние соответствующего предохранителя. Поверните ключ в замке зажигания в положение ON и при помощи лампы-пробника прозондируйте открытые клеммы каждого из предохранителей. Если лампа загорается при подсоединении к каждой из клемм, следовательно, предохранитель в порядке. Если же напряжение имеет место только со стороны подачи питания, значит, предохранитель перегорел. Заметим также, что обычно корпус предохранителя изготавливается из прозрачной пластмассы, сквозь которую легко определить состояние рабочей перемычки.
При замене перегоревшего предохранителя строго следите за тем, чтобы устанавливаемый сменный соответствовал по типу вышедшему из элементу. Рассчитанные на различную номинальную силу тока предохранители физически могут ничем не отличаться друг от друга, не являясь при этом взаимозаменяемыми. Каждая из электрических цепей имеет различные рабочие параметры и нуждается в различной степени защиты, поэтому замена предохранителя, рассчитанного на определенную силу тока, не соответствующим ему по параметрам чревата самыми серьезными последствиями (вплоть до возникновения пожара). Рабочие параметры предохранителя (номинальная сила тока) обычно обозначены на его пластмассовом корпусе.
Если новый предохранитель сразу же после установки также выходит из строя, не имеет смысла производить дальнейшую его замену, - прежде следует выявить и устранить причину возникновения перегрузки в цепи. В большинстве случаев таковой оказывается короткое замыкание соединительной электропроводки, вызываемое повреждением ее изоляции.
Плавкие вставки
Плавкие вставки используются для защиты цепей, в которых по какой-либо причине не могут быть использованы обычные предохранители, таких как контур системы зажигания, а также для силовых цепей, в которых циркулирует высокоамперный ток.
На рассматриваемых в настоящем Руководстве моделях плавкие вставки помещены в расположенный в двигательном отсеке монтажный блок предохранителей.
Для замены плавкой вставки отсоедините отрицательный провод от батареи и, потянув вышедшей из строя элемент, извлеките его из своего посадочного гнезда.
Внимание! Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие! Прежде чем устанавливать на место вышедшей из строя плавкой вставки новую следует выяснить и устранить причину имевшей место перегрузки.
