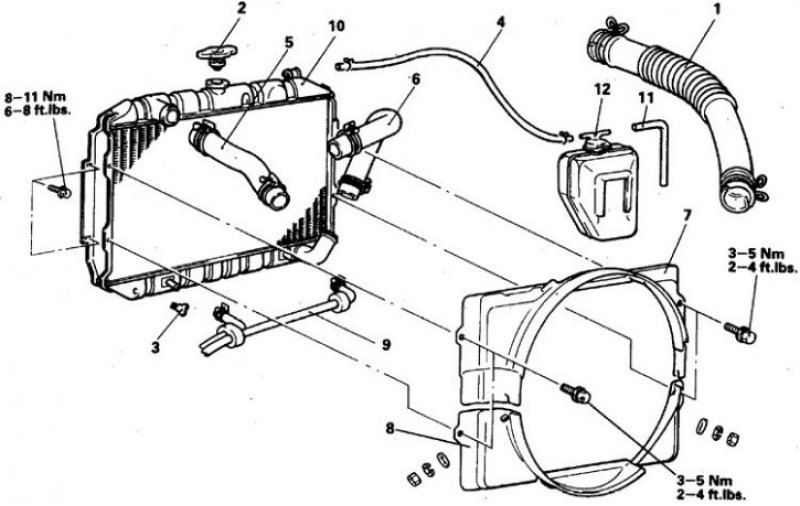

Радиатор (двигатели 2,0 л, 2,6 л и дизель)
1. Воздухоотвод; 2. Пробка заливной горловины; 3. Сливная пробка; 4. Перепускной шланг; 5, 6. Шланги; 7. Верхний кожух; 8. Нижний кожух; 9. Охладитель трансмиссионной жидкости; 10. Радиатор; 11. Дренажный шланг; 12. Бачок

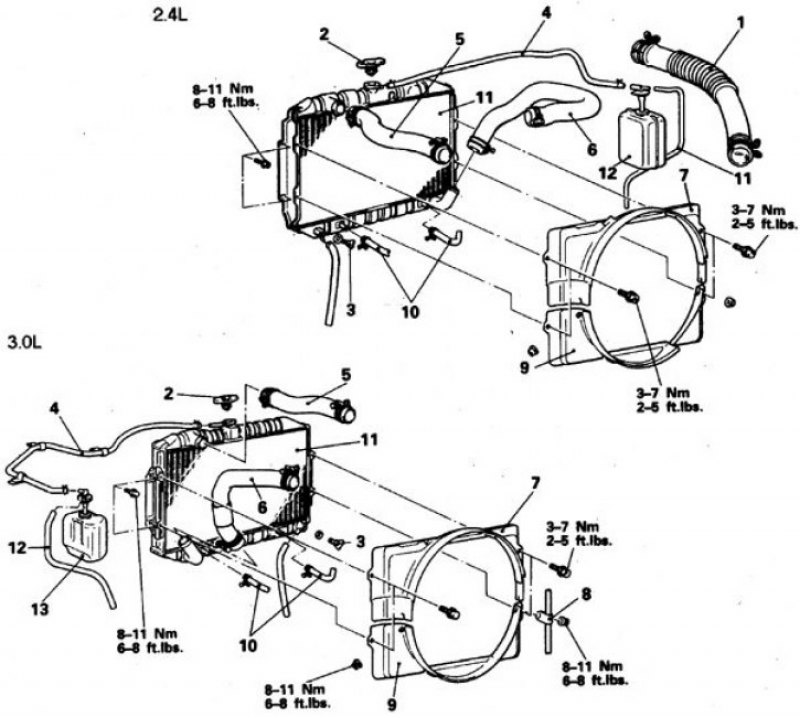

Радиатор (двигатели 2,4 л и 12-клапанный двигатель 3,0 л)
1. Воздухоотвод (2,4 л); 2. Пробка заливной горловины; 3. Сливная пробка; 4. Перепускной шланг; 5, 6. Шланги; 7. Верхний кожух; 8. Хомут; 9. Нижний кожух; 10. Охладитель трансмиссионной жидкости; 11. Радиатор; 12. Дренажный шланг; 13. Бачок

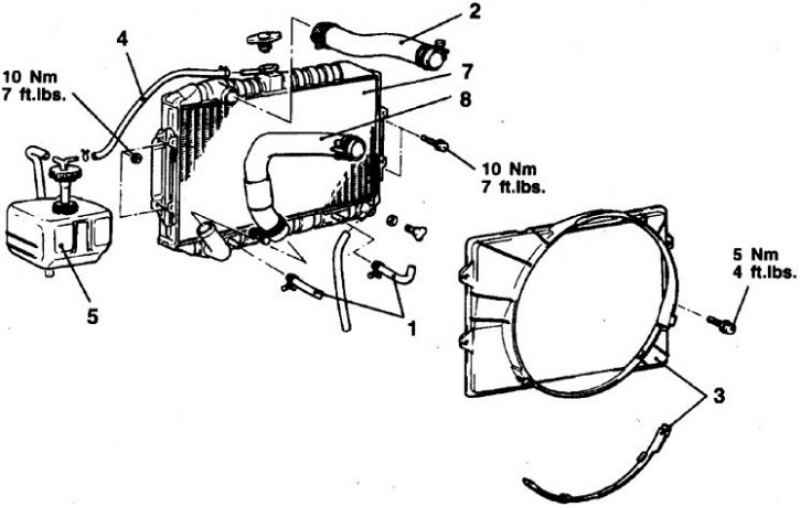

Радиатор (двигатели 3,5 л и 24-клапанный двигатель 3,0 л)
1. Охладитель трансмиссионной жидкости; 2, 8. Шланги; 3. Кожух; 4. Перепускной шланг; 5. Бачок; 7. Радиатор
4-цилиндровые двигатели
Снятие и установка
1. Отсоедините батарею от массы, переведите рукоятку отопителя в положение HOT.
2. Слейте охлаждающую жидкость.
3. Отсоедините от радиатора верхний и нижний шланги.
4. Отсоедините трубки маслоохладителя (на автомобилях с автоматической трансмиссией).
5. Отверните болты и снимите радиатор.
6. Установка выполняется в обратном порядке. Затяните все соединения требуемыми моментами.
(Перейдите к источнику по ссылке: autoinstruction)
6-цилиндровые двигатели
Снятие и установка
1. Переведите рычажок отопителя в положение HOT.
2. Отсоедините батарею от массы.
3. Слейте охлаждающую жидкость.
4. Отсоедините от радиатора шланги.
5. Снимите верхний и нижний кожуха вентилятора (на 12-клапанном двигателе 3,0 л) или единый кожух (на 24-клапанном двигателе 3,0 л, или двигателе 3,5 л).
6. Отсоедините трубки охладителя трансмиссионной жидкости (на автомобилях с автоматической трансмиссией).
7. Отверните болты и снимите радиатор.
8. Установка выполняется в обратном порядке.
