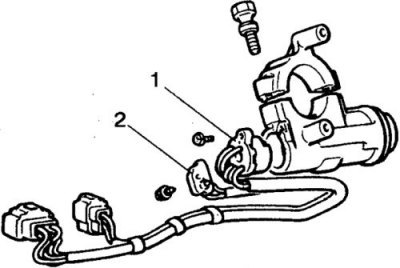

Замок зажигания в сборе
1. Замок зажигания; 2. Переключатель напоминающего сигнала

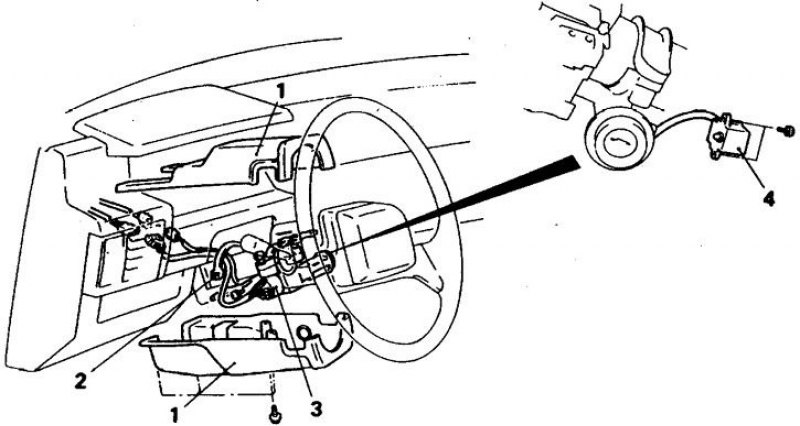

Порядок снятия замка зажигания
1. Кожух; 2. Обвязка; 3. Замок зажигания; 4. Переключатель напоминающего сигнала

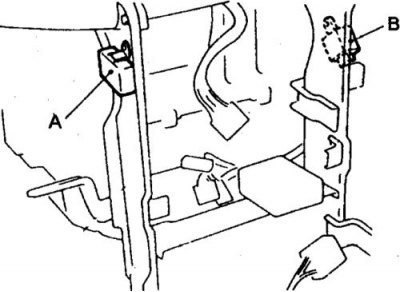

Таймер освещения гнезда замка (В) и напоминающий звуковой сигнал (А)
Оригинал расположен на ресурсе (AutoInstruction)
Порядок снятия-установки одинаков для всех автомобилей. На а/м 1992-98 гг. дополнительно предусмотрены кольцо подсветки гнезда замка, таймер и напоминающий звуковой сигнал (смонтированы соответственно на замке, правой и левой усилительных кронштейнах перегородки салона).
Снятие и установка
1. Отсоедините батарею от массы.
2. На а/м 1992-98 гг. снимите нижнюю облицовку передней панели салона.
3. Снимите оба кожуха рулевой колонки.
4. Удалите обвязку проводки, отсоедините разъем замка зажигания через отверстие в рулевой колонке.
5. Отверните 2 винта крепления переключателя напоминания об оставленном ключе и снимите замок зажигания.
6. Установка выполняется в обратном порядке.
Проверка
1. Отсоедините разъем и проверьте цепь между выводами замка зажигания в соответствии со схемой и таблицей.
2. Если контакты не замыкаются в соответствии с таблицей, то замок зажигания замените.

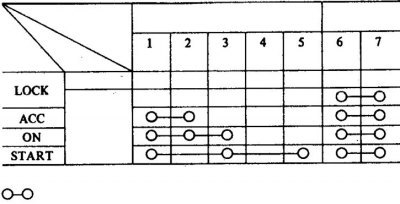

Таблица для проверки замкнутости контактов замка зажигания при разных положениях ключа (1983-86)

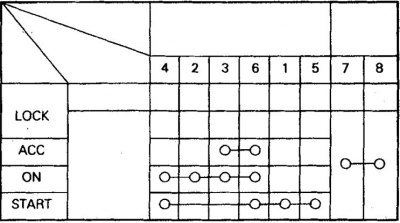

Таблица для проверки замкнутости контактов замка зажигания при разных положениях ключа (1987-91)

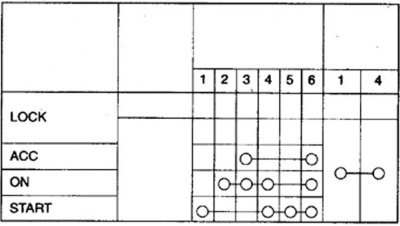

Таблица для проверки замкнутости контактов замка зажигания при разных положениях ключа (1992-98)
