Суппорт переднего тормоза (на вставках указаны места смазки перед сборкой)
1. Палец; 2. Ось; 3. Суппорт в сборе; 4, 5. Втулка; 6, 7, 9. Чехол; 8. Кольцо; 10. Поршень; 11. Уплотнитель; 12. Корпус; 13, 14. Пластины; 15. Колодки; 16. Скоба; 17. Кронштейн суппорта
Для смазки используется состав из ремкомплекта.
Описываемая процедура применима также к 2-цилиндровому суппорту автомобилей 1992-98 гг.
Снятие и установка
1. Поднимите передок автомобиля и снимите колесо.
2. Удалите часть жидкости из бачка.
3. Отсоедините и заглушите шланг.
4. Отверните болты крепления (пальцы) суппорта.
5. Достаньте пальцы суппорта и храните их в чистом контейнере.
6. Снимите суппорт.
7. Снимите наружную колодку.
8. Снимите пластину колодки.
9. Снимите внутреннюю колодку.
10. Снимите верхнюю и нижнюю скобы.
11. Установка выполняется в обратном порядке с учетом следующего.
12. Утопите поршень в цилиндр.
13. Затяните соединения со следующими моментами: болты суппорта – 32–42 Н·м. (нижний) и 40–50 Н·м. (верхний), штуцер шланга – 17 Н·м.
14. Удалите воздух из гидропривода.
Разборка
1. Удалите стопорное кольцо чехла поршня.
2. Снимите чехол.
3. Осторожно удалите поршни сжатым воздухом.
4. Осторожно достаньте из цилиндра манжету.
(Информация размещена на интернет-сайте: www.AutoInstruction.ru)

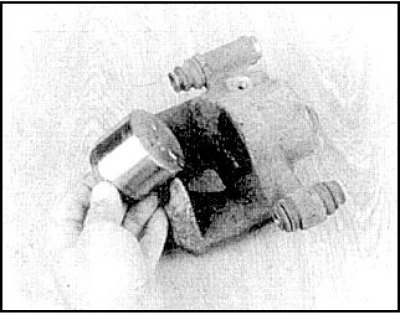

5. Проверьте состояние поршней.
6. Проверьте состояние внутренней поверхности цилиндра.
7. При обнаружении коррозии и заметных повреждений детали замените. В ремкомплект суппорта входят уплотнители и поршень (поставляется также в отдельности), а также смазка для пальцев суппорта.
8. Сборка выполняется в обратном порядке.
9. Замените все уплотнители.
10. Удалите чехол поршня.
11. Извлеките уплотнитель поршня.
12. Смажьте пальцы суппорта составом из ремкомплекта. Поршень смажьте тормозной жидкостью.
