Снятие
Отключить кабель массы от аккумулятора.
Внимание: При этом стираются данные в электронной памяти, например, память неисправностей двигателя или код радиоприемника. Отключать аккумулятор только при выключенном зажигании, так как в противном случае может выйти из строя блок управления устройства впрыска топлива. Перед отключением аккумулятора следует прочитать указания в разделах "Радиоприемник" и "Снятие и установка аккумулятора".
Карбюраторный двигатель: Отсоединить от вакуумного штуцера распределителя зажигания вакуумный шланг.
Отсоединить от распределителя зажигания электрические провода и отключить разъемы. Перед этим замаркировать провода липкой лентой.
Снять крышку распределителя зажигания, для чего отжать отверткой 2 удерживающие скобы, или отвернуть 2 болта.
Двигатель установить в положение ВМТ цилиндра 1, см. п. 1.6.
Отвернуть гайку крепления.
Вытащить распределитель зажигания из головки цилиндров.
Установка
Если имеется, проверить целостность уплотнительного кольца в основании распределителя зажигания и при необходимости заменить.
Проверить, находится ли двигатель в положении ВМТ цилиндра 1, при необходимости установить, см. п 16.
Автомобили выпуска до августа 1990 г.
Повернуть зубчатое колесо до совпадения установочной маркировки на шестерне с маркировкой на корпусе.
Поставить распределитель зажигания и выправить его гак, чтобы риска на фланце распределителя находилась напротив шпильки.
Вставить и закрепить распределитель зажигания.
Автомобили выпуска с сентября 1990 г.

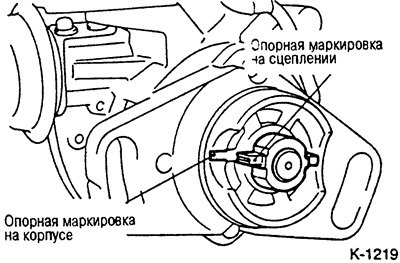

Повернуть ось распределителя настолько, чтобы маркировка на сцеплении совпала с маркировкой на корпусе распределителя.

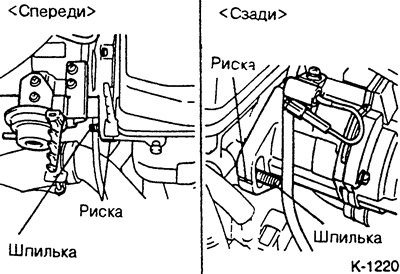

Поставить распределитель зажигания и выправить его так, чтобы риска на фланце была примерно по середине шпильки распределителя.
В этом положении закрепить распределитель зажигания.
Внимание: При затягивании гайки фланца не допускать проворачивания распределителя зажигания.
Очистить изнутри крышку распределителя зажигания, надеть ее и закрепить 2-мя болтами или 2-мя удерживающими скобами.
Карбюраторный двигатель: Надеть вакуумный шланг на вакуумный штуцер распределителя зажигания.
Подключить к распределителю электрические провода.
Подключить к аккумулятору кабель массы.
Выставить время на часах, если они имеются, и ввести охранный код радиоприемника.
Проверить установку момента зажигания и, если необходимо, отрегулировать.
Затянуть крепежную (ые) гайку (гайки) распределителя с усилием 10 Нм.
