Проверка с помощью специального прибора измерения угла замыкания
Подключить измерительный прибор в соответствии с инструкцией по эксплуатации изготовителя.
Провернуть двигатель стартером или запустить его на холостых оборотах. Снять показание прибора.
Величина угла замыкания должна составлять 52° ± 6° градусов. Если измеренное значение выходит за пределы допуска, отрегулировать угол замыкания.
Регулировка с помощью специального прибора измерения угла замыкания
Откинуть с помощью отвертки 2 удерживающие скобы сбоку распределителя зажигания и снять крышку распределителя.
Отложить крышку распределителя в сторону таким образом, чтобы возможно возникшая искра надежно отводилась на массу и не могла попасть на тело.
Освободить, не отворачивая, крепежный винт -2- (рис. G-1205).
Установить коробку передач в нейтраль, взвести ручной тормоз Помощнику провернуть двигатель стартером и выставить нужный угол замыкания смещением опорной площадки контакта прерывателя.
При слишком малом значении угла замыкания расстояние между кулачком распределителя и молоточком следует уменьшить, если угол слишком велик, расстояние нужно увеличить.
После установки необходимого значения угла затянуть крепежные винты и еще раз проверить угол замыкания. При выходе его за пределы допуска повторить регулировку.
Регулировка с помощью набора щупов
Если нет специального измерительного прибора, как временная мера, установка угла замыкания может быть произведена с помощью набора щупов. Впоследствии придется проверить значение угла замыкания с помощью специального измерительного прибора и возможно провести регулировку.
Снять крышку распредели геля зажигания и снять бегунок распределителя.

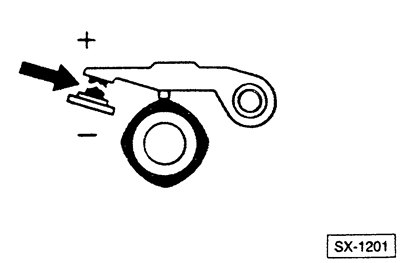

Включить 4-ю передачу и переместить автомобиль по ровной поверхности и или провернуть двигатель за шкив коленчатого вала до тех пор, пока пластмассовый ползунок контакта прерывателя не станет прилегать к наивысшей точке кулачка распределителя. При правильно выставленном зазоре щуп должен туго проходить между контактными поверхностями. Зазор должен составлять 0.45-0.55 мм, в противном случае его следует отрегулировать.
При этом, при регулировке следует стремиться к наименьшему допустимому значению.
Внимание: При обгоревших контактах зазор измерять только по краю — в середине измерения искажаются из-за наличия бугорков на поверхности контактов.
При несоответствии величины зазора допустимым значениям: Слегка отпустить винты -1- и -2- (не выворачивать), см. рис. G-1205. Немного сдвинуть отверткой опорную площадку контакта прерывателя до тех пор, пока щуп не будет туго проходить между контактными поверхностями.
После установки необходимого значения затянуть крепежные винты.
Внимание: Так как установка с помощью набора щупов не является точной, впоследствии провести проверку угла замыкания с помощью специального измерительного прибора.
Надеть на ось распределителя пыльник и бегунок распределителя, при этом выступ бегунка должен войти в выемку на оси.
Надеть крышку распределителя зажигания и накинуть обе удерживающие скобы.
Установить момент зажигания.
