Снятие, бензиновый двигатель
Отключить кабель массы от аккумулятора.
Внимание: При этом стираются данные в электронной памяти, например, память неисправностей двигателя или код радиоприемника. Отключать аккумулятор только при выключенном зажигании, так как в противном случае может выйти из строя управляющий блок устройства впрыска топлива. Перед отключением аккумулятора следует прочитать указания в разделах "Радиоприемник" и "Снятие и установка аккумулятора".
Слить охлаждающую жидкость и собрать ее, см. п. 3.3.
Дизельный двигатель: Снять верхнюю часть впускного коллектора, см. п. 1.10.
Бензиновый двигатель: Снять нижний кожух.
Снять зубчатый ремень, см. п. 1.6.
Дизельный двигатель: Снять натяжной ролик зубчатого ремня, см. п. 1.11.
Отвернуть натяжную планку клинового ремня.
Отвернуть болты крепления насоса охлаждающей жидкости на двигательном блоке, снять насос охлаждающей жидкости с прокладкой.
Вынуть уплотнительное кольцо из впускного штуцера охлаждающей жидкости (или снять со средней трубки охлаждающей жидкости).
Проверка
Проверить все детали насоса охлаждающей жидкости на отсутствие трещин, повреждений и износа.
Провернуть насос вручную и обратить внимание на необычные шумы или тяжелый ход. При необходимости насос заменить.

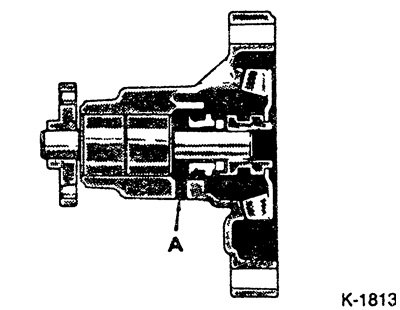

Если через отверстие "А" выходит вода, дефектен сальник подшипника. В этом случае насос следует заменить.
Установка
Осторожно шабером удалить остатки уплотняющей массы с поверхностей корпуса насоса охлаждающей жидкости и моторного блока.

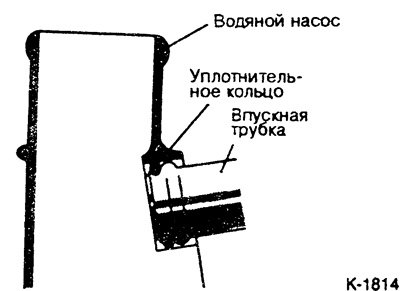

Вставить новое уплотнительное кольцо в канавку на переднем конце впускной трубы. Перед постановкой насоса охлаждающей жидкости смочить уплотнительное кольцо водой.
Внимание: Ни в коем случае не наносить на уплотнительное кольцо масло или смазку.
Заменить бумажную прокладку, не применять никакого дополнительного уплотняющего средства. Сопрягаемые поверхности должны быть сухими и чистыми.

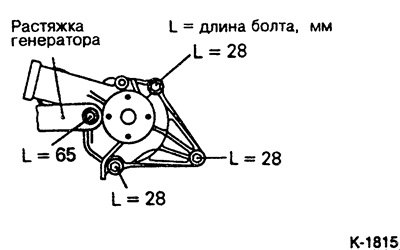

Бензиновые двигатели 1.2 / 1.3 / 1.5 л

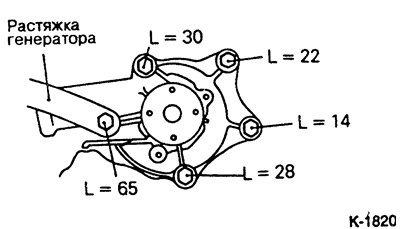

Бензиновые двигатели 1.6 / 1.8 л

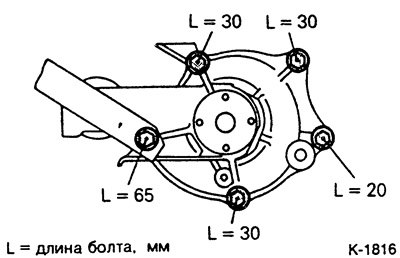

Дизельный двигатель
Поставить насос охлаждающей жидкости, ввернуть и затянуть вручную болты крепления в соответствии с их длиной.
Затянуть все болты с усилиями, соответствующими маркировкам на их головках.
- Маркировка "4": 15 Нм
- Маркировка "7": 25 Нм
Проверить свободное вращение и отсутствие помех при вращении насоса охлаждающей жидкости.
Закрепить растяжку генератора с усилием 25 Нм.
Дизельный двигатель: Закрепить натяжной ролик зубчатого ремня с усилием 55 Нм.
Установить зубчатый ремень, см. п. 1.6.
Установить клиновой ремень, см. п. 1.21.
- Дизельный двигатель: Установить верхнюю часть впускного коллектора.
- Бензиновый двигатель: Установить нижний кожух.
Подключить кабель массы к аккумулятору.
Выставить время на часах, если они имеются, и ввести охранный код радиоприемника.
После пробной поездки проверить герметичность системы охлаждения.
