Снятие
Снять тормозные колодки барабанного тормоза.

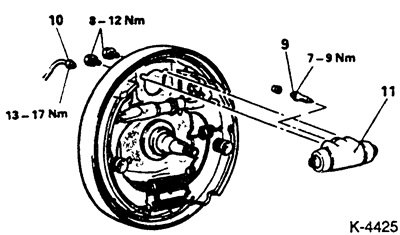

Вывернуть вентиль -9- для выпуска воздуха.
Освободить накидную гайку -10- тормозной трубки у тормозного цилиндра с задней стороны.
Внимание: будет вытекать тормозная жидкость, подставить сосуд, предназначенный только для тормозной жидкости. Соблюдать правила обращения с тормозной жидкостью, см. п. 18.10.
Вывернуть с задней стороны тормозного щита 2 винта крепления тормозного цилиндра.
Снять рабочий тормозной цилиндр.
Заткнуть тормозной шланг подходящей пробкой для предотвращения большой потери тормозной жидкости и попадания грязи в тормозную систему.
Установка

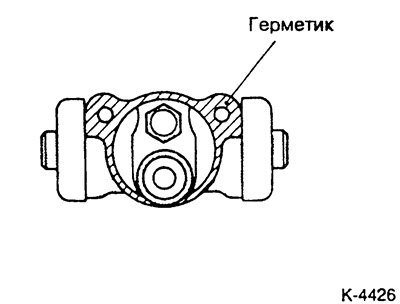

Покрыть поверхность контактирования рабочего цилиндра с тормозным щитом слоем герметика, например MITSUBISHI-3M-8634.
Поставить рабочий тормозной цилиндр на тормозной щит и слегка с усилием 10 Нм закрепить 2-мя винтами.
Вытащить пробку и затянуть накидную гайку тормозной трубки с усилием 15 Нм.
Завернуть винт для выпуска воздуха с усилием 10 Нм.
Установить тормозные колодки.
Удалить воздух из тормозной системы. При этом достаточно как правило удалить воздух из того рабочего тормозного цилиндра, где отворачивалась тормозная трубка. Если педаль тормоза остается мягкой, удалить воздух из всей системы.
Несколько раз сильно нажать на педаль тормоза. При этом происходит установка тормозных колодок.
