Проверка

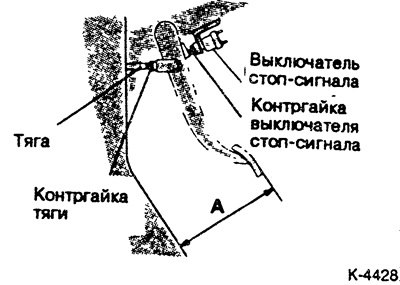

Измерить высоту педали тормоза. Требуемое значение А: 168 - 170 мм.
Регулировка
Снять разъем с выключателя стоп-сигнала, освободить контргайку и выворачивать выключатель стоп-сигнала, пока он не перестанет касаться педали тормоза.

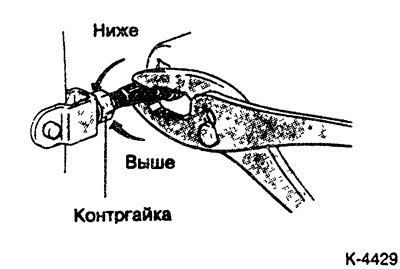

Освободить контргайку и пасатижами повернуть контргайку на столько, чтобы педаль тормоза находилась на требуемой высоте.
Внимание: На автомобилях с гидравлическим сцеплением отрегулировать свободный ход педали.

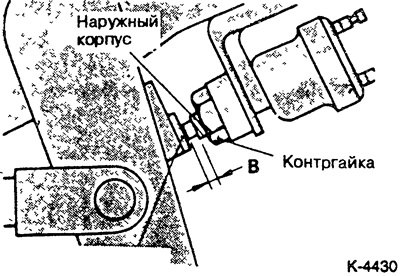

Ввернуть выключатель стоп-сигнала, чтобы он слегка касался педали тормоза, после этого вывернуть его на ½-1 оборот назад и затянуть контргайку. Требуемое значение В: 0.5-1.0 мм.
Подсоединить разъем и включить зажигание.
[Материал заимствован у портала: AutoInstruction.ru]
Нажимать на педаль тормоза, при этом помощнику наблюдать за стоп-сигналом. Стоп-сигналы должны загораться уже при легком нажатии на педаль тормоза, в противном случае соответственно отрегулировать выключатель.

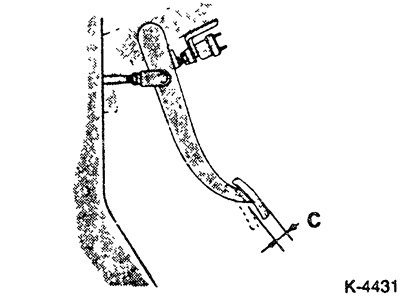

Нажать 2-3 раза на педаль тормоза при выключенном двигателе, чтобы создать вакуум в гидроусилителе. После этого утапливать педаль тормоза рукой до ощутимого сопротивления. Требуемое значение С: 3-8 мм.
Запустить двигатель и оставить работать на холостом ходу.

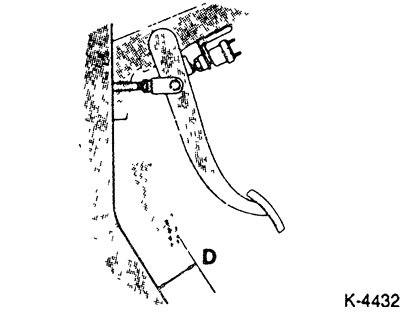

Нажать на педаль тормоза с усилием примерно 500 Н (50 кг) и замерить расстояние между педалью тормоза и полом автомобиля. Требуемое значение D: не менее 80 мм.
Если размер D меньше, проверить уровень тормозной жидкости в бачке, удалить воздух из тормозной системы, проверить легкость хода устройства автоматической установки тормозных колодок барабанных тормозов. Проверить, нет ли утечки тормозной жидкости.
