Снятие
Снять обрамляющую рамку пульта управления отопителем с приборной доски, см. п. 20.17/20.18.
Автомобили выпуска до 8.88

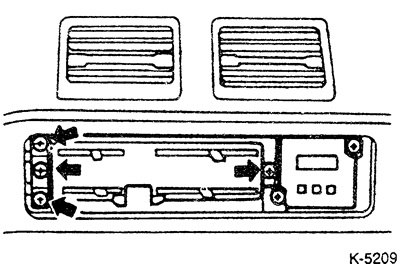

Автомобили выпуска с 9.88

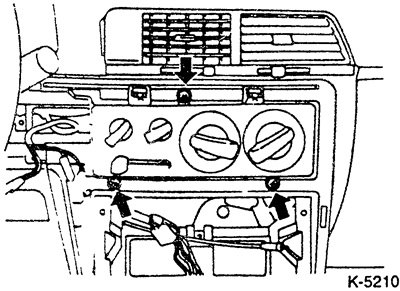

Вывернуть винты и немного выдвинуть пульт управления отопителем.
Отсоединить тросы управления от корпуса отопителя и вытащить пульт управления отопителем. Для отсоединения подцеплять отверткой пружинные зажимы оболочек тросов и снять тросы Для доступа к креплению отсоединить крепление "бардачка" и нижних накладок панели приборов, см. п. 20.17/20.18.
Установка
Автомобили выпуска до 8.88: Смазать рычаг управления в месте соединения с шарниром.
Подсоединить сначала тросы отопителя к пульту управления отопителем, затем поставить упоры, нажать на зажимы плоскогубцами и защелкнуть.
Установить пульт управления.
Подсоединить тросы к отопителю, не закрепляя оболочек.
Регулировка на автомобилях выпуска до 8.88

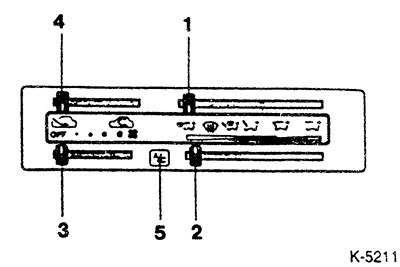

Сдвинуть рычаг -1- управления заслонкой потока воздуха до упора влево, см. рисунок.

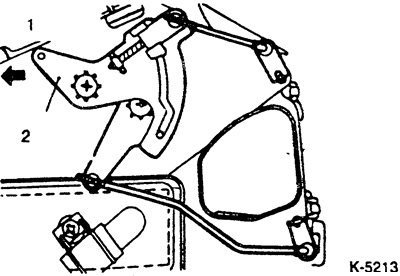

1 - передняя сторона автомобиля, 2 - рычаг управления заслонки потока воздуха.
Отжать исполнительный рычаг у отопителя от крепления троса до упора, затем подсоединить трос к рычагу и защелкнуть оболочку троса в пружинном зажиме.
Установить рычаг установки температуры (-2- на рис. К-5211) в крайнее левое положение, положение "холод".

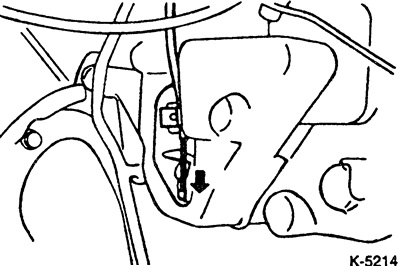

Нажать на клапан обогрева вниз до упора (клапан закрыт) и закрепить трос.
Регулятор смеси воздуха (-4- на рис. К-5211) установить в крайнее правое положение, в положение "обтекание воздуха".

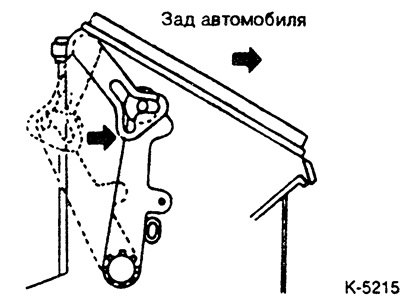

Нажать на рычаг распределения воздуха до упора назад и закрепить трос.
Проверить регулировку: Рычаги управления должны легко, без затирания, передвигаться во всем диапазоне, в противном случае, повторить регулировку соответствующего троса.
Регулировка на автомобилях выпуска с 9.88

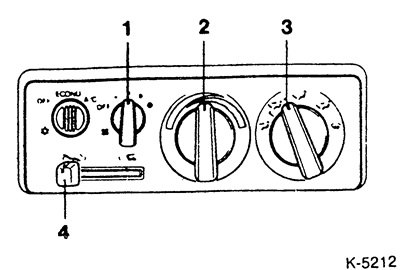

Установить ручку управления заслонкой воздушного потока -3- в крайнее левое положение.

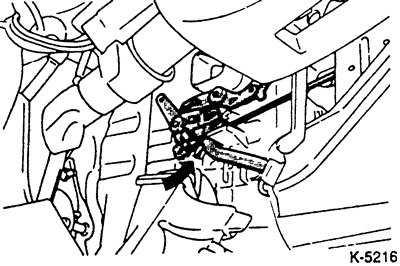

Отжать исполнительный рычаг на отопителе наружу в направлении стрелки, затем подсоединить к рычагу трос и защелкнуть оболочку троса в пружинном зажиме.
Повернуть ручку регулятора температуры -2-, см. рис. К-5212, до упора влево в положение "холод".

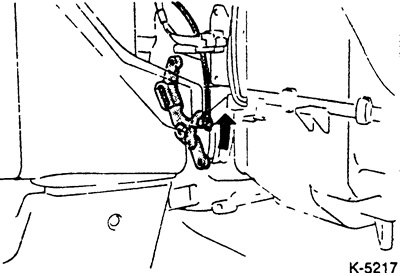

Отжать рычаг заслонки регулятора температуры до упора вниз (против направления стрелки, см. рис.) и закрепить оболочку троса.
Уставить регулятор смеси воздуха -4-, см. рис. К-5212, в крайнее положение "обтекание воздуха".

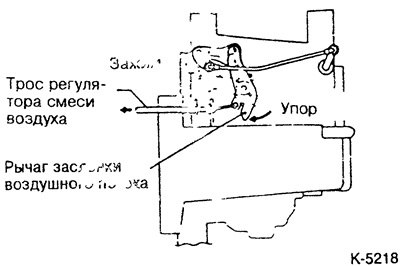

Повернуть рычаг заслонки распределения воздуха до упора по стрелке и закрепить оболочку троса. Перед закреплением в зажиме немного натянуть оболочку троса, то есть сдвинуть ее в направлении регулятора отопителя.
Проверить регулировку: рычаги управления должны легко без затирания передвигаться во всем диапазоне, в противном случае, повторить регулировку соответствующего троса.
