Схема крепления передней двери [
Mitsubishi L200 Triton 4
]
Главная
Мицубиси
Л200
2005-2014, дизель
Кузов и салон
Двери, замки и окна
0

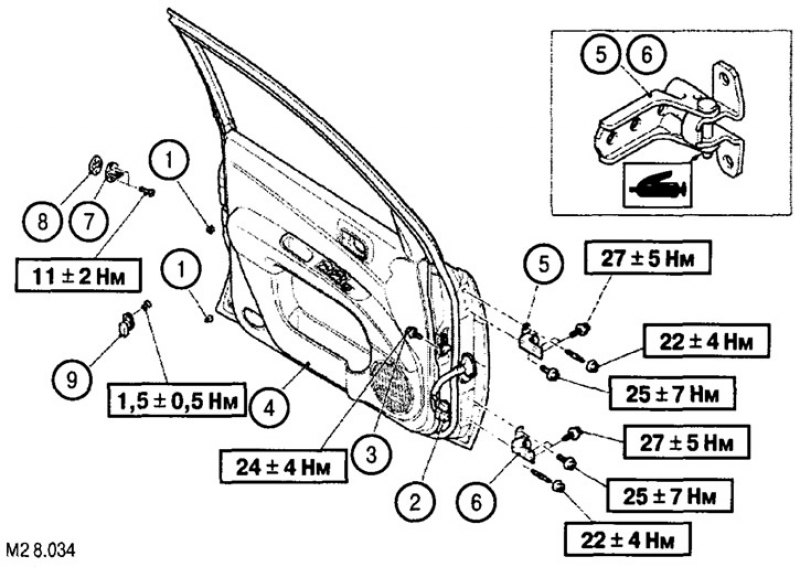

1. Демпфер; 2. Разъем проводки двери; 3. Винт крепления датчика открытия двери; 4. Дверь в сборе; 5. Верхняя петля двери; 6. Нижняя петля двери; 7. Скоба замка; 8. Прокладка; 9. Дверной выключатель
