Многофункциональный дисплей [
Mitsubishi L200 Triton 4
]
Главная
Мицубиси
Л200
2005-2014, дизель
Кузов и салон
Электрические схемы
0

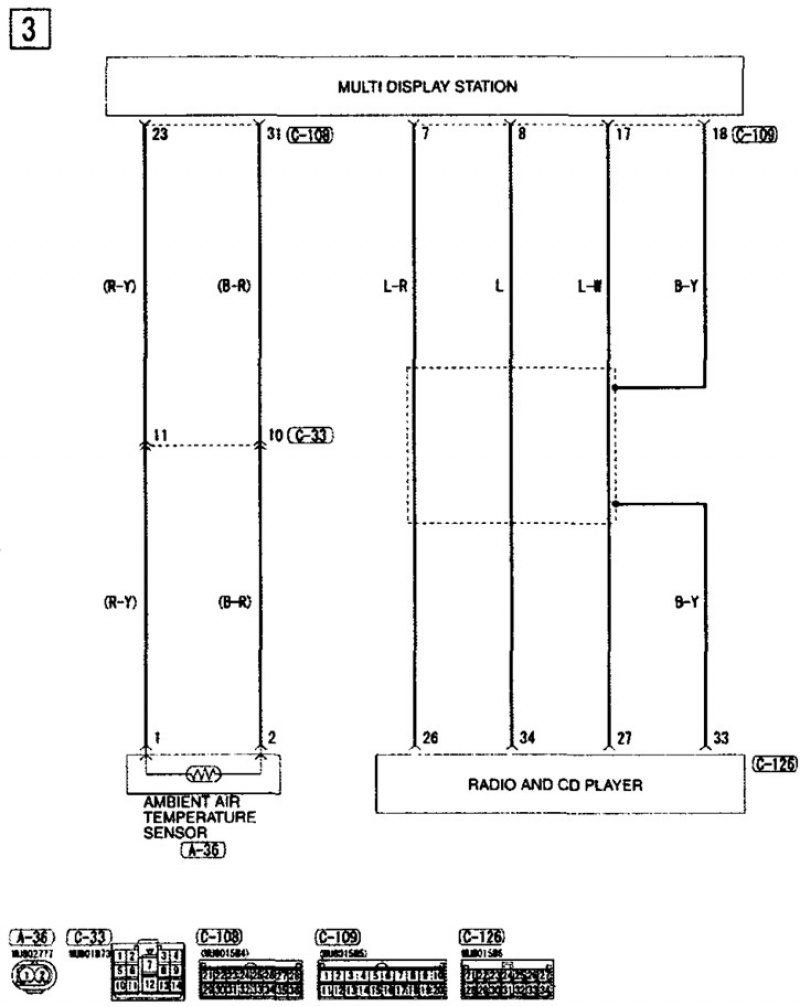

Многофункциональный дисплей
Открыть большую картинку в новой вкладке »
Пояснения к схемам электрооборудования расположены
здесь →
Аббревиатуры и названия, встречающиеся на схемах расположены
здесь →
