Примечание. Регулярная регулировка клапанных зазоров производится только на моделях Mirage 1.5 л 1990÷1995 г.г. вып. и 1.8 л 1993÷1995 г.г. вып.
Внимание! Нарушение регулировки клапанных зазоров повышению шумового фона, производимого клапанных механизмом и нарушением стабильности оборотов двигателя. Проверка и регулировка клапанных зазоров должна производиться на прогретом до нормальной рабочей температуры двигателе!
1. Прогрейте двигатель до нормальной рабочей температуры, заглушите его и отсоедините отрицательный провод от батареи.
Внимание! Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!
2. С целью облегчения проворачивания двигателя вручную выверните свечи зажигания.
3. Снимите крышку головки цилиндров.
4. Провернув коленчатый вал по часовой стрелке, добейтесь совмещения установочной риски на шкиве с отметкой Т на нижней крышке газораспределительного ремня, - поршней 1-го и 4-го цилиндров должны оказаться в положениях ВМТ. Подвигав коромысла привода клапанов 1-го и 4-го цилиндров вверх-вниз, определите, поршень которого из цилиндров занимает положение ВМТ конца такта сжатия (оба коромысла будут двигаться свободно).

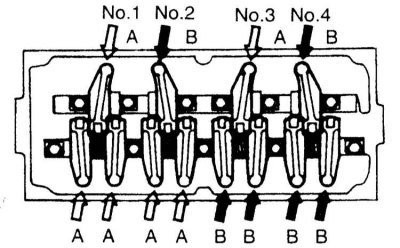

5. При помощи щупа лезвийного типа измерьте величину клапанных зазоров. В положении ВМТ конца такта сжатия поршня 1-го цилиндра производится измерение зазоров впускных и выпускного клапанов 1-го и 2-го цилиндров. Затем коленчатый вал следует провернуть на один полный оборот по часовой стрелке с целью приведения в ВМТ конца такта сжатия поршня 4-го цилиндра и измерения зазоров впускных и выпускного клапанов 3-го и 4-го цилиндров.
6. Сравните результаты измерений с требованиями Спецификаций. В случае необходимости ослабьте контргайку коромысла привода соответствующего клапана и произведите установку его зазора при помощи регулировочного винта. Добившись требуемого результата, затяните контргайку с требуемым усилием (12÷15 H·м для моделей 1.5 л/9 H·м для моделей 1.8 л), - проследите, чтобы в процессе затягивания гайки положение винта не изменялось.
7. Установите на место крышку головки цилиндров, вверните свечи зажигания и подсоедините отрицательный провод к батарее.
