Перед снятием топливного фильтра необходимо сбросить давление в системе питания (см. Главу Системы питания и выпуска)!
1. Отсоедините отрицательный провод от батареи.
Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!
2. Данная работа должна производиться при холодном двигателе (обождав не менее 3 часов после завершения поездки).
3. На большинстве рассматриваемых в настоящем Руководстве моделей топливный фильтр находится в двигательном отсеке автомобиля и закреплен на задней его переборке.
4. С целью облегчения доступа к фильтру, снимите крышку воздухоочистителя в сборе с впускным воздуховодом (см. Раздел Замена фильтрующего элемента воздухоочистителя).
5. Оберните ветошью подлежащие расстыковке штуцерные соединения (при отпускании разъема находящееся под остаточным давлением топливо может начать разбрызгиваться), приготовьте запас старых газет для сбора проливаемого топлива.

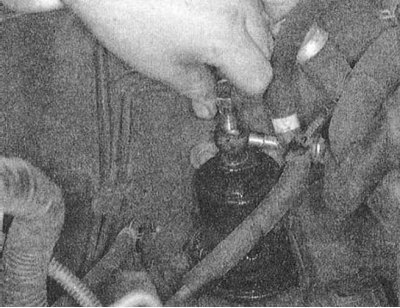

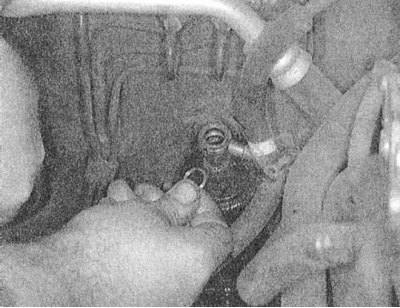

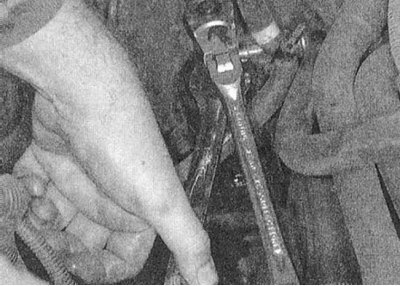

6. Зафиксировав гайку на фильтре от проворачивания, вторым ключом ослабьте полый болт штуцерного соединения впускной топливной линии. Отсоедините напорную линию от фильтра, снимите и выбросите уплотнительные шайбы, - при сборке они подлежат замене в обязательном порядке.

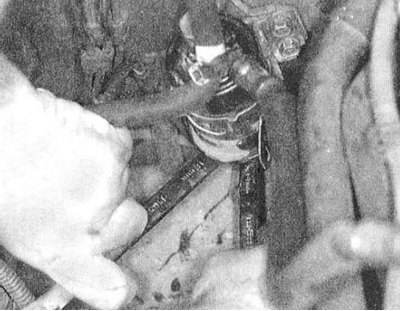

7. Действуя в аналогичной манере, отпустите накидную гайку штуцерного разъема выпускной линии с нижней стороны фильтра. Отсоедините линию.

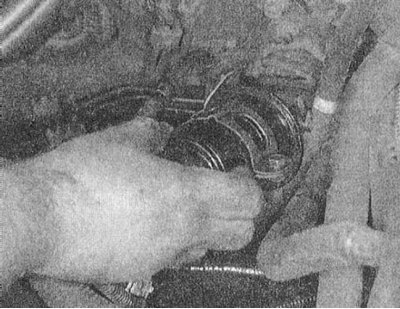

8. Ослабив два стяжных болта, извлеките фильтр из хомута кронштейна крепления сборки на переборке. В случае необходимости снимите также кронштейн.
9. Заправьте фильтр в крепежный хомут и, пока лишь от руки, затяните болты, - определенная слабина посадки фильтра облегчит выполнение процедуры подсоединения к сборке топливных шлангов. Проследите за правильностью установки фильтра: направление указательной стрелки должно совпадать с направлением потока топлива в тракте системы питания.
10. Подсоедините к топливную линию к нижней стороне фильтра (не забудьте заменить уплотнительную шайбу), наверните и затяните от руки накидную штуцерную гайку.
11. Подведите напорную линию к верхней стороне сборки, вверните полый болт штуцерного разъема и затяните его с требуемым усилием (30 Нм), удерживая фильтр от проворачивания вторым ключом. Затяните накидную гайку нижнего разъема с усилием 35 Нм (опять удерживайте сборку от проворачивания вторым ключом).
Материал опубликован ранее на www.Autoinstruction.ru
12. Затяните стяжные болты крепежного хомута с усилием 14 Нм.
13. Подсоедините отрицательный провод к батарее. Включив зажигание, поднимите давление в топливном тракте и проверьте компоненты системы питания на наличие признаков развития утечек.
