Внимание! Не следует без крайней необходимости трогать винт Fixed SAS, положение которого отрегулировано с высокой точностью на заводе-изготовителе.
Внимание! Если же такая необходимость возникла, то повторная настройка проводится следующим образом.
1. Ослабьте на достаточную величину натяжение троса привода дроссельной заслонки.
2. Отверните контргайку винта Fixed SAS (винт-упора рычага дроссельной заслонки).

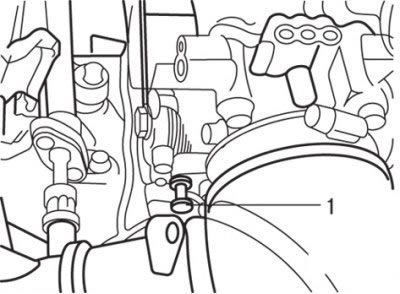

Рис. 7.6. Расположение винта (1) Fixed SAS заводской регулировки частоты вращения холостого хода
3. Вращайте винт Fixed SAS против часовой стрелки до тех пор, пока винт не выдвинется на достаточную величину, также полностью закройте дроссельную заслонку (рис. 7.6).
4. Заворачивайте винт Fixed SAS до момента его касания рычага дроссельной заслонки (т.е. до точки начала открытия дроссельной заслонки).
5. От данного положения заверните регулировочный винт еще на 1–11/4 оборота.
6. Удерживая винт Fixed SAS (винт-упор рычага дроссельной заслонки) от поворота в данном положении, надежно затяните контргайку.
7. Отрегулируйте натяжение троса привода дроссельной заслонки.
8. Отрегулируйте базовую частоту вращения холостого хода.
9. Для автомобилей без системы TCL отрегулируйте положение датчика-выключателя полностью закрытого положения дроссельной заслонки и датчика положения дроссельной заслонки.
10. Для автомобилей с системой TCL отрегулируйте положение датчика-выключателя полностью закрытого положения дроссельной заслонки и датчика положения педали акселератора.
