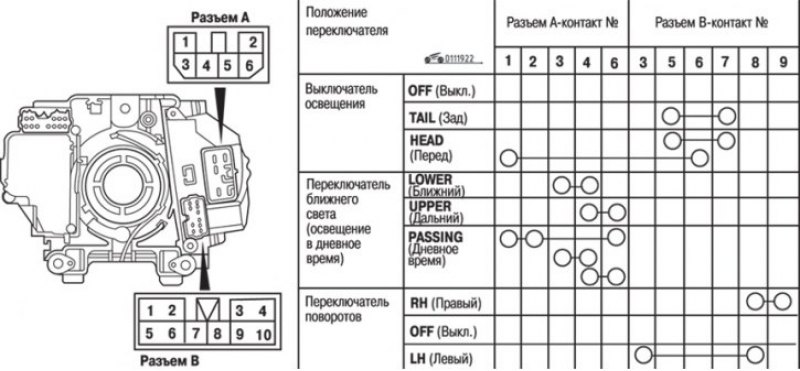

Рис. 19.22. Проверка выключателя освещения, переключателя ближнего света фар и переключателя указателей поворота: 1 – замкнутые выводы при включенном ближнем свете («Lower»); 2 – замкнутые выводы при включенном дальнем свете («Upper»)
1. Отсоедините электрические разъемы от переключателя и проверьте состояние (замкнуто или разомкнуто) электрических цепей между контактами, которые должны соответствовать приведенным на рис. 19.22. Измерения проведите при всех положениях переключателя.

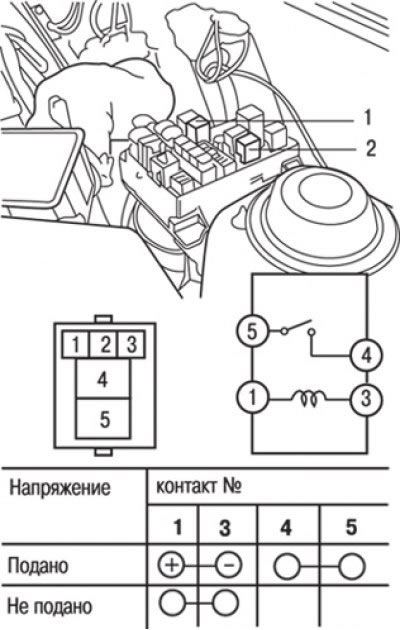

Рис. 19.23. Расположение и проверка реле фар головного света и задних фонарей: 1 – реле заднего фонаря (автомобили с системой освещения в дневное время); 2 – реле фар головного света
2. Достаньте реле фар головного света и задних фонарей из блока реле и проверьте состояние (замкнуто или разомкнуто) электрических цепей между контактами, которые должны соответствовать приведенным на рис. 19.23.
3. Проверьте состояние контактов переключателей и реле. В случае окисления контактов зачистите их.
4. Если состояние электрических цепей не соответствует требуемому, замените переключатель.

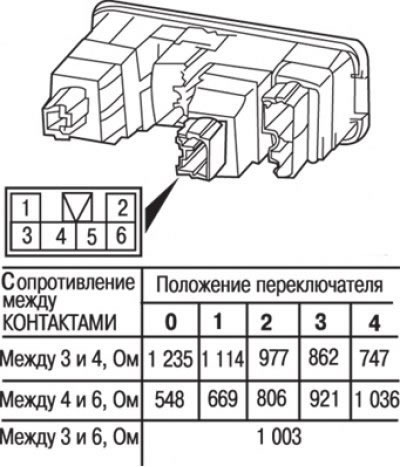

Рис. 19.24. Проверка переключателя корректора света фар
5. Проверьте сопротивление переключателя корректора света фар между контактами переключателя (рис. 19.24).
