Общие сведения
Рис. 10.60. Снятие выключателей в консоли
Выключатели в консоли можно снять с помощью перочинного ножа. Для этого вставьте лезвие ножа в щель сбоку переключателя (рис. 10.60). Осторожно выдвиньте переключатель наружу, как рычагом.
Примечание. Во избежание повреждения используйте при необходимости защитную пластинку.
Замена замка зажигания
Последовательность действий при замене замка зажигания:
1) снимите крышку рулевой колонки (3 винта);

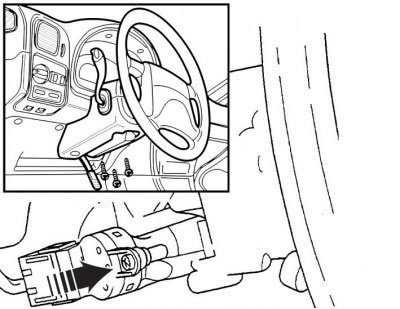

Рис. 10.61. Расположение крепежного винта замка зажигания
2) отверните крепежный винт позади выключателя зажигания (рис. 10.61);
3) отсоедините разъем выключателя;
4) соберите в обратном порядке;
5) проверьте работоспособность.
Замена переключателя освещения
Переключатель расположен на верхней части приборной панели и зафиксирован с ее внутренней стороны защелками. В этом переключателе также находятся выключатели ближнего света фар, регулировки направления света фар и включения противотуманных фар.
Последовательность действий при замене переключателя освещения:
Рис. 10.62. Расположение крепежных винтов
1) отверните два крепежных винта снизу (рис. 10.62);
2) отсоедините разъемы;
3) отожмите четыре защелки и снимите переключатель;
4) соберите в порядке, обратном разборке.
Замена выключателя стоп-сигнала
Выключатель расположен на блоке педалей.
Последовательность действий при замене выключателя стоп-сигнала:
1) отсоедините разъем;
Рис. 10.63. Снятие выключателя стоп-сигнала
2) отверните переключатель влево (рис. 10.63);
3) нажмите на выключатель, чтобы он вошел в скобу до упора (педаль должна быть отжата);
4) подсоедините разъем;
5) отрегулируйте, заворачивая и отворачивая выключатель.
Примечание. Фонари стоп-сигнала должны загораться при перемещении педали на 5 мм
Замена выключателя фонаря заднего хода
Операция приводится для модели, оснащенной механической коробкой передач.
Последовательность действий при замене выключателя фонаря заднего хода:
Рис. 10.64. Расположение выключателя фонаря заднего хода
1) отсоедините разъем, снимите выключатель (рис. 10.64);
2) соберите в порядке, обратном снятию;
Внимание! Обязательно установить новое уплотнение!
3) проверьте уровень масла в коробке передач.
Замена выключателей центральной консоли
Последовательность действий при замене выключателей центральной консоли:
1) выключите зажигание;
2) снимите нижнюю облицовку консоли с правой стороны;
3) отожмите блок выключателя снизу вверх;
4) отсоедините разъем;
5) снимите выключатель;
6) соберите в порядке, обратном снятию.
Замена выключателя сигнальной лампы
Последовательность действий при замене выключателя сигнальной лампы:
Рис. 10.65. Снятие ручек и панели
1) снимите ручки управления отопителем с помощью небольшой отвертки, отжав заднюю часть ручек (рис. 10.65);
2) снимите переднюю панель (вставьте пальцы в отверстия и аккуратно выньте ее);
3) отверните два крепежных винта (torx) в верхней части;
Рис. 10.66. Снятие решетки
4) выдвиньте решетку вентилятора, поддев ее с помощью небольшой отвертки (рис. 10.66);
5) отожмите защелки панелей отверткой и выдвиньте панель немного вперед;

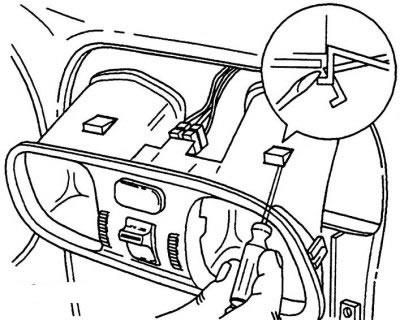

Рис. 10.67. Снятие выключателя сигнальной лампы
6) отожмите два фиксатора и снимите выключатель назад (рис. 10.67);
7) отсоедините разъем;
8) соберите в порядке, обратном разборке.
Замена переключателя путевого компьютера
Последовательность действий при замене переключателя путевого компьютера:

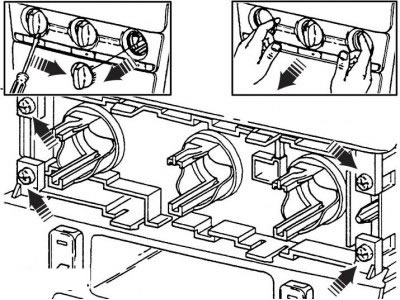

Рис. 10.68. Снятие передней панели и расположение крепежных винтов
1) снимите ручки управления отопителем с помощью небольшой отвертки, отжав заднюю часть ручек (рис. 10.68);
2) снимите переднюю панель (вставьте пальцы в отверстия и аккуратно выньте ее);
3) отверните четыре крепежных винта (torx);
4) снимите основание консоли (аккуратно нажмите отверткой на ее край);
Примечание. Для снятия основания консоли сначала выдвиньте магнитолу вперед на несколько сантиметров.
5) отверните винт позади основания консоли и немного выдвиньте вперед консоль;

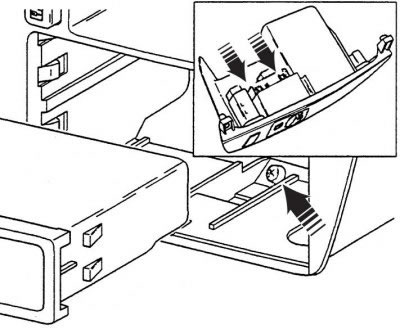

Рис. 10.69. Снятие переключателя путевого компьютера
6) отожмите фиксирующие защелки позади выключателя (рис. 10.69);
7) соберите в порядке, обратном снятию.
Замена выключателя люка в крыше
Последовательность действий при замене выключателя люка в крыше:
1) снимите крышку плафона выключателя освещения салона, приподняв край небольшой отверткой;
Примечание. Пружина выключателя не зафиксирована на своем месте.
Рис. 10.70. Снятие выключателя люка
2) снимите выключатель с помощью небольшой отвертки (рис. 10.70);
3) соберите в порядке, обратном снятию.
Примечание. Для установки выключателя снимите плафон освещения салона (для обеспечения хорошего контакта штекеров разъема).
Замена выключателя электропривода стеклоподъемников дверей
Снимите выключатель с помощью небольшой отвертки.
Замена реле автоматического опускания стекла в двери
Последовательность действий при замене реле автоматического опускания стекла в двери:
1) снимите облицовку двери на стороне водителя;

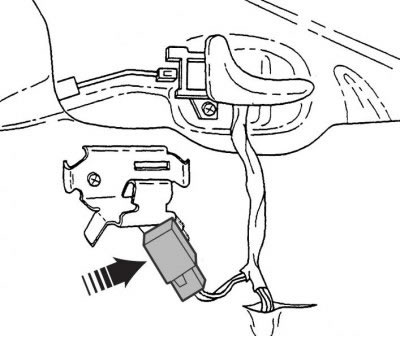

Рис. 10.71. Расположение реле автоматического опускания стекла в двери
2) снимите реле с фиксатора и отсоедините разъем (рис. 10.71);
3) соберите в порядке, обратном снятию.
Замена модуля управления противотуманных фар
Последовательность действий при замене модуля управления противотуманных фар:
1) снимите комбинацию приборов;
Рис. 10.72. Расположение винтов
2) отверните два верхних винта комбинации приборов (рис. 10.72);
3) снимите модуль управления.
Примечание. У задних противотуманных фонарей в этом месте расположено реле, которое зафиксировано скобой.
Замена переключателя стеклоочистителя
Последовательность действий при замене переключателя стеклоочистителя:
1) снимите крышку рулевой колонки (3 винта);
Рис. 10.73. Расположение крепежных винтов переключателя стеклоочистителя (указаны стрелками)
2) отверните крепежный винты из выключателя (рис. 10.73);
3) снимите выключатель и отсоедините разъем;
4) соберите в порядке, обратном снятию.
Замена переключателя указателей поворота
[Смотрите источник на портале AutoInstruction]
Последовательность действий при замене переключателя указателей поворота:
1) снимите крышку рулевой колонки (3 винта);

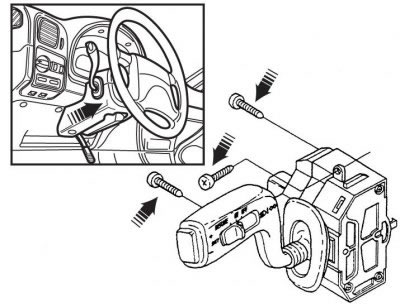

Рис. 10.74. Расположение крепежных винтов переключателя указателя поворотов (указаны стрелками)
2) отверните крепежные винты из выключателя (рис. 10.74);
3) отожмите фиксатор;
4) снимите выключатель и отсоедините разъем;
5) соберите в порядке, обратном снятию.
Замена выключателей кондиционера, обогревателя заднего стекла, системы рециркуляции
Последовательность действий при замене выключателей кондиционера, обогревателя заднего стекла, системы рециркуляции:
Рис. 10.75. Снятие печатной платы: 1 - верхние крепления платы; 2 - нижние крепления платы
1) снимите ручки управления отопителем с помощью небольшой отвертки, отжав заднюю часть ручек (рис. 10.75);
2) снимите переднюю панель (вставить пальцы в отверстия и аккуратно выньте ее);
3) снимите печатную плату позади передней панели. Сначала верхние крепления платы 1, а затем нижние крепления платы 2;
Примечание. Печатную плату заменяйте только в сборе.
4) соберите в порядке, обратном снятию.
Замена переключателя вентилятора
Последовательность действий при замене переключателя вентилятора:
Рис. 10.76. Расположение крепежных винтов.
4) снимите ручки управления отопителем с помощью небольшой отвертки, отжав заднюю часть ручек (рис. 10.76);
5) снимите переднюю панель (вставьте пальцы в отверстия и аккуратно выньте ее);
6) отверните четыре крепежных винта (torx);
7) снимите основание консоли (аккуратно нажмите отверткой на край);
Примечание. Для снятия основания консоли сначала выдвиньте магнитолу вперед на несколько сантиметров.
Рис. 10.77. Расположение винта в основании консоли
8) отверните винт в основания консоли (рис. 10.77) и немного выдвиньте вперед консоль;
9) отсоедините разъемы от выключателей;
Внимание! Не отсоединяйте разъемы магнитолы.
10) наклоните блок отопителя вниз;
11) снимите удлинитель с оси переключателя;
Рис. 10.78. Снятие выключателя
12) нажмите на четыре фиксирующие скобы и снимите выключатель, сдвинув его назад (рис. 10.78);
13) соберите в порядке, обратном снятию.
