Снятие
Для снятия задних дисковых тормозов последовательно выполните следующие операции.
1. Ослабьте регулировочную гайку стояночного тормоза.
2. Слейте тормозную жидкость.
Рис. 14.36. Задние дисковые тормоза: 1 – болт (54 Н·м); 2 – болт (80 Н·м); 3 – соединение троса привода стояночного тормоза; 4 – соединение тормозного шланга; 5 – болт (29 Н·м); 6 – уплотнительное кольцо; 7 – дисковый тормоз в сборе; 8 – ступица заднего колеса и ротор датчика частоты вращения в сборе; 9 – самоконтрящаяся гайка (172 Н·м); 10 – крышка ступицы; 11 – тормозной диск; 12 – болт (65 Н·м); 13 – датчик частоты вращения заднего колеса; 14 – тормозной щит; 15 – пластина крепления дискового тормоза
3. Отсоедините трос 3 (рис. 14.36) привода стояночного тормоза.
4. Отверните гайку и отсоедините тормозной шланг 4.
5. Снимите уплотнительное кольцо 6.
6. Снимите дисковый тормоз 7 в сборе.
7. Снимите тормозной диск 11.
8. Снимите крышку 10 ступицы.
9. Отверните самоконтрящуюся гайку 9.
10. Снимите ступицу заднего колеса и ротор датчика частоты вращения 8 в сборе.
11. Отверните два болта и, используя специальный инструмент, снимите датчик 13 частоты вращения заднего колеса.
12. Снимите тормозной щит 14.
13. Снимите пластину 15 крепления дискового тормоза.
Установка
Установка проводится в последовательности, обратной снятию, с учетом следующего.

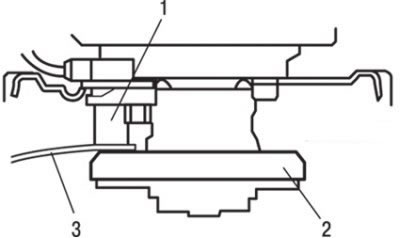

Рис. 14.37. Проверка зазора между наконечником датчика частоты вращения заднего колеса и зубчатой поверхностью ротора датчика ABS: 1 – измерительный щуп; 2 – датчик частоты вращения заднего колеса; 3 – ротор датчика ABS
При установке датчика частоты вращения заднего колеса соблюдайте осторожность при обращении с наконечником (полюсом) датчика, чтобы не повредить его. Вставьте измерительный щуп в зазор между наконечником датчика частоты вращения заднего колеса и зубчатой поверхностью ротора датчика ABS, проверьте, соответствует ли зазор номинальному значению по всему периметру (рис. 14.37).
Номинальный зазор – 0,1–1,9 мм.
