Разборка
Для разборки главного тормозного цилиндра последовательно выполните следующие операции.
Рис. 14.16. Главный тормозной цилиндр: 1 – стопорный болт бачка; 2 – датчик уровня тормозной жидкости; 3 – крышка бачка в сборе; 4 – крышка бачка; 5 – диафрагма; 6 – фильтр; 7 – поплавок; 8 – бачок; 9 – уплотнительная втулка; 10 – стопорное кольцо поршня; 11 – первичный поршень в сборе; 12 – вторичный поршень в сборе; 13 – корпус главного тормозного цилиндра; 14 – уплотнительное кольцо; 15 – стопорный болт поршня
1. Снимите крышку 3 (рис. 14.16) бачка в сборе.
2. Снимите крышку 4 с бачка.
3. Снимите диафрагму 5.
4. Снимите фильтр 6.
5. Снимите датчик 2 уровня тормозной жидкости.
6. Снимите поплавок 7.
7. Отверните стопорный болт 1 бачка.
8. Снимите бачок 8.
9. Снимите уплотнительную втулку 9.

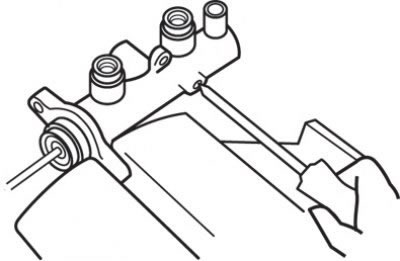

Рис. 14.17. Отворачивание стопорного болта поршня
10. Отверните стопорный болт поршня при одновременном нажатии на поршень (рис. 14.17).
11. Снимите уплотнительное кольцо 14 (см. рис. 14.16).

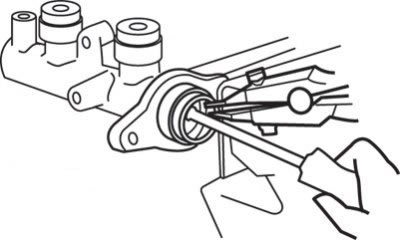

Рис. 14.18. Снятие стопорного кольца поршня
12. Снимите стопорное кольцо поршня при одновременном нажатии на поршень (рис. 14.18).
13. Снимите первичный поршень 11 (см. рис. 14.16) в сборе.
14. Снимите вторичный поршень 12 в сборе.
Проверка
1. Проверьте внутреннюю поверхность корпуса главного тормозного цилиндра на отсутствие коррозии или выкрашивания металла.
2. Проверьте поршни на отсутствие следов коррозии, задиров, износа или повреждений.
3. Проверьте диафрагму на отсутствие трещин или износа.
Сборка
Сборка проводится в последовательности, обратной разборке, с учетом следующего.

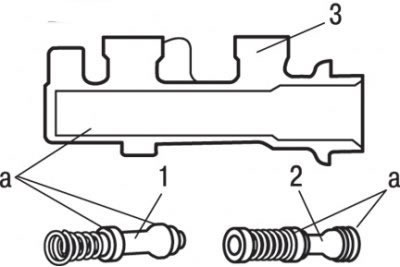

Рис. 14.19. Места (а) нанесения тормозной жидкости DOT 3 или DOT 4 перед установкой поршней в главный тормозной цилиндр: 1 – вторичный поршень в сборе; 2 – первичный поршень в сборе; 3 – корпус главного тормозного цилиндра
Перед установкой поршней в главный тормозной цилиндр смажьте их и стенки цилиндра тормозной жидкостью DOT 3 или DOT 4 (рис. 14.19).
