Снятие
1. Снимите воздушный фильтр 1 (см.рис.4.50).

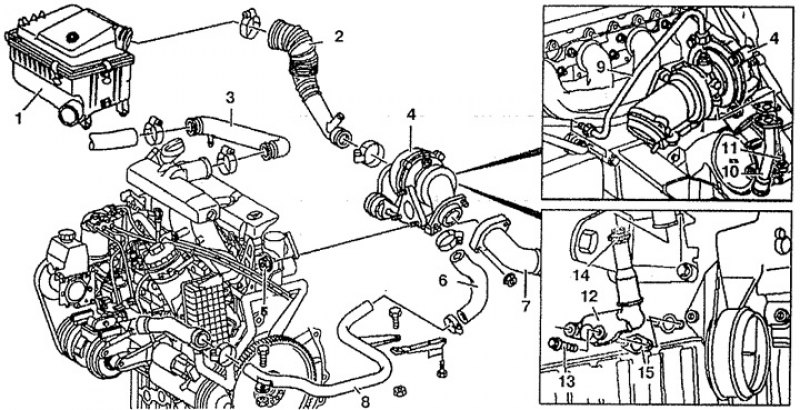

Рис. 4.50. Турбонаддув: 1. Воздушный фильтр, 2. Воздушная впускная труба, 3. Верхняя трубка подачи сжатого воздуха, 4. Турбонаддув, 5. Самоконтрящаяся гайка, 6. Трубка подачи сжатого воздуха, 7. Передняя часть выпускной трубы, 8. Нижняя трубка подачи сжатого воздуха, 9. Маслопровод, 10, 12. Сливной маслопровод, 11, 13. Болт, 14, 15. Фиксаторы.
2. Снимите воздушную впускную трубу 2, верхнюю 3 и нижнюю 8 трубки подачи сжатого воздуха, трубку 6.
3. Снимите переднюю часть выпускной трубы 7.
4. Отсоедините сливной маслопровод 12 от блока цилиндров.
5. Отсоедините сливной маслопровод 10 от турборнаддува 4.
6. Отсоедините маслопровод 9 от блока цилиндров и турбонаддува 4.
7. Отсоедините турбонаддув 4 от выпускного коллектора и снимите его.
Источник материала этот сайт [AutoInstruction.ru]
Установка
8. Установка производится в порядке, обратном снятию. Замените фиксатор 14 и прокладку 15, самоконтрящуюся гайку 5.
