Снятие
1. Отсоедините отрицательный провод от батареи.
2. Снимите верхнюю поперечную балку.
3. Толкните радиатор 1 вперед (в направлении движения) (см. рис. 2.98).

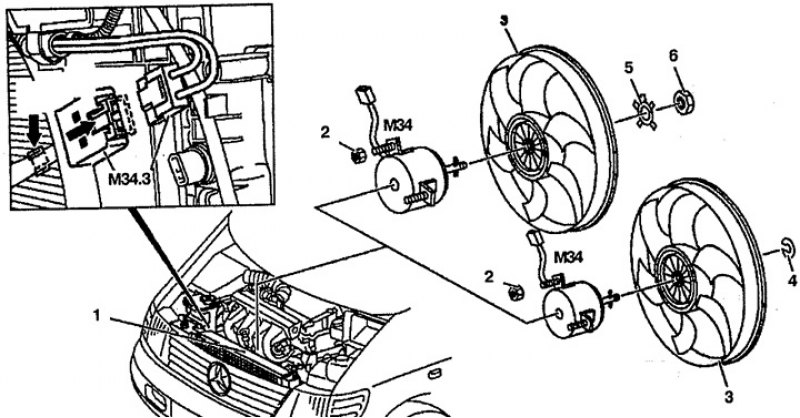

Рис. 2.98. Вентилятор: 1. Радиатор, 2, 6. Гайка, 3. Лопастное колесо, 4. Блокировочная шайба, 5. Блокировочный диск, М34. Электродвигатель вентилятора, М34.3. Разъем проводки электродвигателя вентилятора.
4. Снимите блокировочный диск 5 и гайку 6, открутите гайку 6 или, если необходимо, снимите блокировочную шайбу 4.
5. Ослабьте лопастное колесо вентилятора 3 и снимите его.
6. Ослабьте разъем проводки М43.3 и извлеките его в направлении стрелки.
7. Рассоедините зажимы (стрелка) и извлеките провод из стяжной ленты.
8. Открутите гайки 2 на электродвигателе вентилятора М34 и снимите электродвигатель вместе с проводом.
[Информация скопирована с сайта Autoinstruction.ru]
Установка
9. Установка производится в порядке, обратном снятию. Закрепите гайку 6 с блокировочным диском 5; проверьте установку блокировочной шайбы 4.
