Наружное освещение на моделях 638.244 (до 1.05.98) [
Mercedes V-Class W638
]
Главная
Мерседес
V-Класс
1996-2003
Электрооборудование
Электрические схемы
0

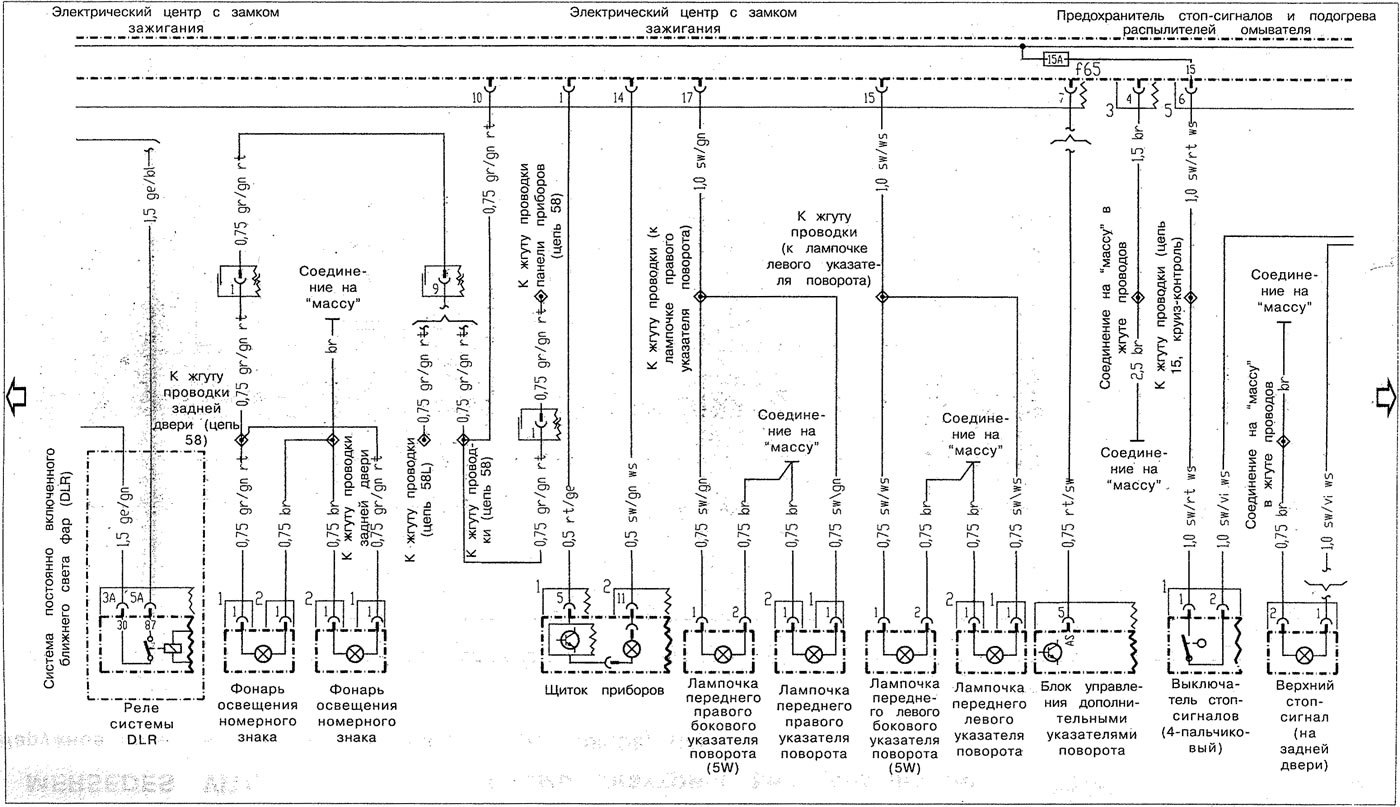

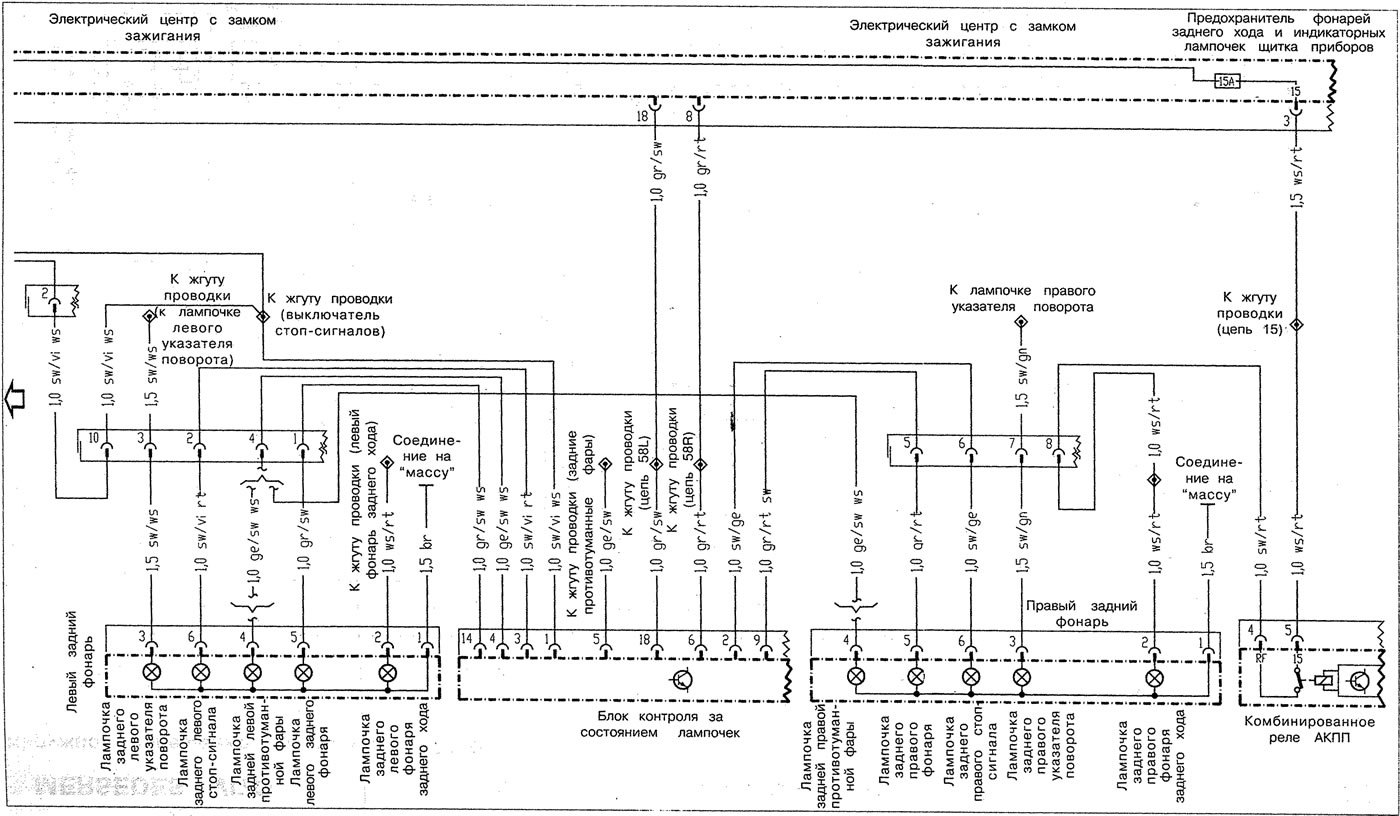

Наружное освещение на моделях 638.244 (до 1.05.98)
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
