Развал и продольный наклон шкворня передних колес (Mercedes V-Class W638)

0

Общие сведения

Продольный наклон шкворня установлен заводом-изготовителем. Изменение его значения может быть достигнуто за счет изменения развала колес.

Регулировка

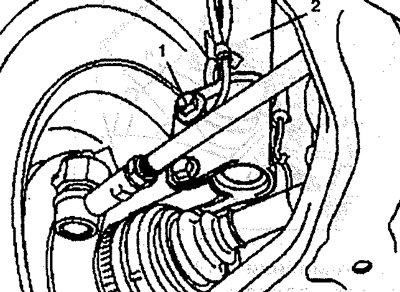

Ослабьте эксцентриковый болт 1 на стойке 2 и отрегулируйте развал путем вращения эксцентрикового болта 1 (см.рис.7.22). Если продольный наклон шкворня не может быть отрегулирован и/или не отвечает требуемым пределам, проверьте рычаги рулевого управления и подвески, поворотный кулак и кузов на отсутствие повреждений и чрезмерного износа шаровых опор и направляющих. Значения углов продольного наклона шкворня и развала передних колес приведены в таблицах 7.2а-г и 7.3.

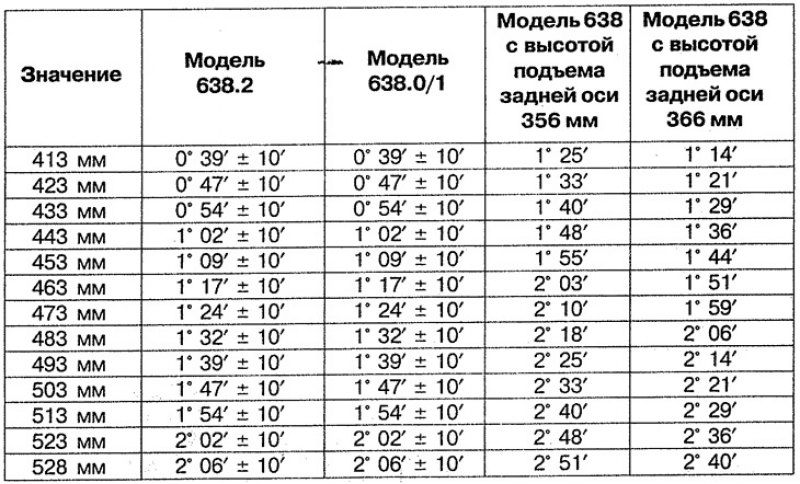

Таблица 7.2а. Значения угла продольного наклона шкворня передних колес.

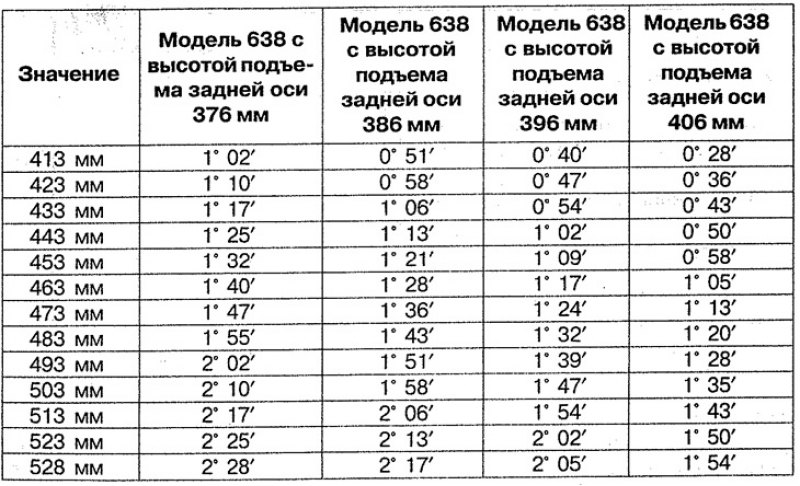

Таблица 7.2б. Значения угла продольного наклона шкворня передних колес.

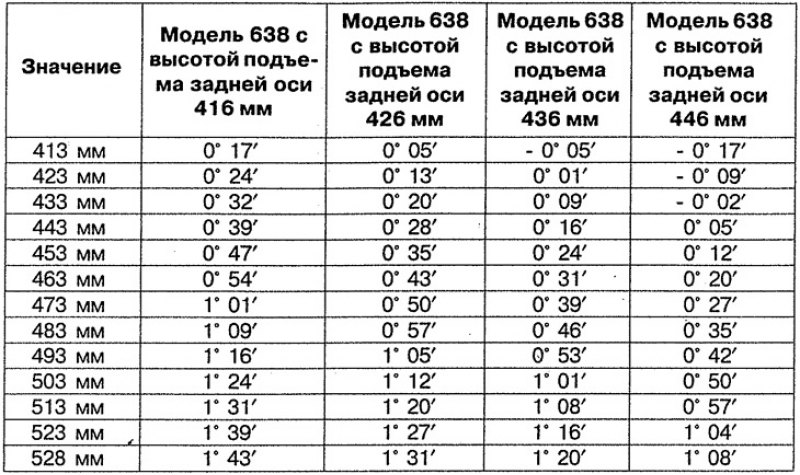

Таблица 7.2в. Значения угла продольного наклона шкворня передних колес.

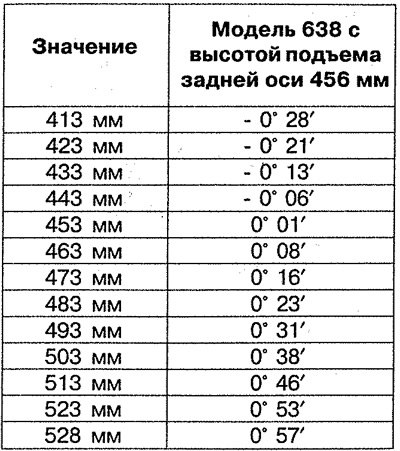

Таблица 7.2г. Значения угла продольного наклона шкворня передних колес.

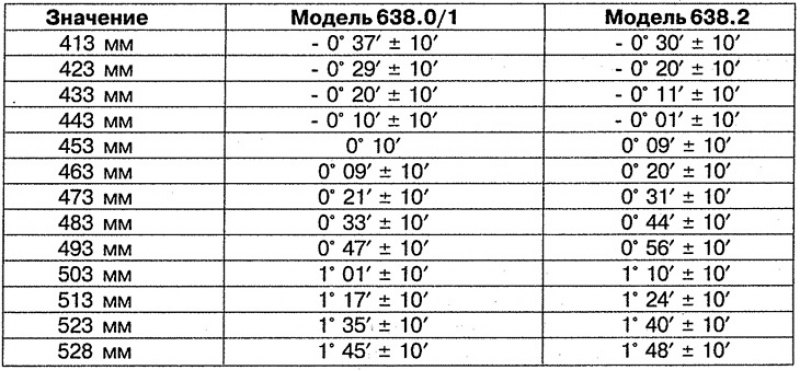

Таблица 7.3. Значения угла развала передних колес.
