2. Отсоедините штекер R3 х 1 (см. иллюстрацию 2.1).
3. Снимите шаровую головку 3 с рычага переключения передач, повернув её по часовой стрелке (см. иллюстрацию 2.1).
4. Снимите крышку 1 с центральной консоли (см. иллюстрацию 2.1).
5. Снимите, в зависимости от модели, переднюю или заднюю часть центральной консоли.
6. Вывинтите болты крепления распорки, которой соединена передняя балка с днищем.
7. Опустите силовой блок на передней балке.
Внимание! Приготовьте четыре болте для крепления опущенного вниз на передней балке двигателя к днищу.
8. Закрепите опущенный вниз на передней балке двигатель к днищу.
9. Снимите с передней балки защиту двигателя.
10. Отсоедините тягу переключения передач 10/2 и тягу выбора передач 10/3 отвинтив по часовой стрелке гайку 10/1 (см. иллюстрацию).

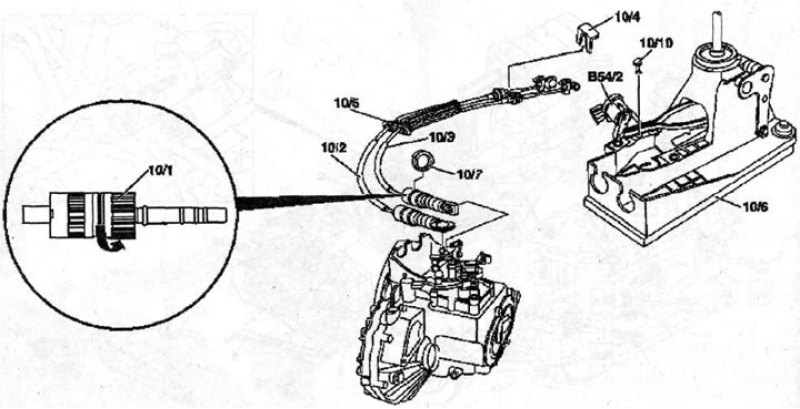

2.10 Отсоедините тягу переключения передач 10/2 и тягу выбора передач 10/3 отвинтив по часовой стрелке гайку 10/1: 10/4 - скоба; 10/5 - чехол; 10/6 - механизм переключения передач; 10/7 - распорное кольцо; 10/10 - шплинт крепления датчика переключения передач; 654/2 - датчик переключения передач. Только автомобили с автоматическим сцеплением
11. Снимите механизм переключения передач 10/6 вместе с подсоединенными к нему тягами переключения 10/2 и выбора передач 10/3, подав его во внутрь салона (см. иллюстрацию 2.10).
Внимание! Перед снятием механизма переключения передач отсоедините чехол 10/5 на тягах от перегородки мотор -ного отсека. При установке механизма переключения передач установите рычаг переключения в нейтральное положение.
12. Снимите скобу 10/4, которой фиксируются тяги на механизме переключения передач (см. иллюстрацию 2.10).
13. Автомобили с автоматическим сцеплением. Извлеките шплинт 10/10, снимите датчик переключения передач В54/ 2 и положите его на корпус механизма переключения передач (см. иллюстрацию 2.10).
14. Отсоедините тяги переключения 10/2 и выбора передач 10/3 от механизма переключения передач 10/6 (см. иллюстрацию 2.10).
Внимание! При установке смажьте головки наконечников тяг тонким слоем консистентной смазки.
Установка механизма переключения передач выполняется в последовательности, обратной снятию.
15. Отрегулируйте натяжение тяг переключения и выбора передач.
