С 9/85 по 9/89г. вып.

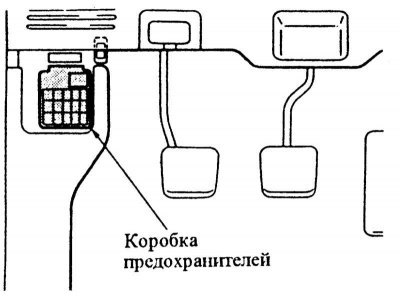

Предохранители находятся в коробке в левом отсеке для ног.
Основные предохранители располагаются в коробке в двигательном отсеке, перед левым кожухом амортизационной стойки.

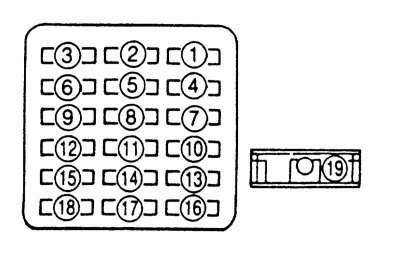

Расположение предохранителей
| № | Потребитель |
| 1 | Электрический стеклоподъемник |
| 2 | стоп-сигналы, звуковой сигнал |
| 3 | управление двигателя |
| 4 | мотор компрессора (регулировка высоты дорожного просвета)* |
| 5 | приборы |
| 6 | обогреватель заднего стекла |
| 7 | задние габаритные огни |
| 8 | радиоприемник, прикуриватель, регулировка зеркал |
| 9 | задние противотуманные фонари |
| 10 | омыватель фар |
| 11 | центральное запорное устройство |
| 12 | внутреннее освещение |
| 13 | кондиционер |
| 14 | блокиратор раздаточной коробки* |
| 15 | люк |
| 16 | система стеклоочистителя и стеклоомывателя |
| 17 | мотор вентилятора |
| 18 | задний стеклоочиститель |
| 19 | вентилятор отопителя |
* — только на автомобилях с полным приводом
С 10/89 г. вып.

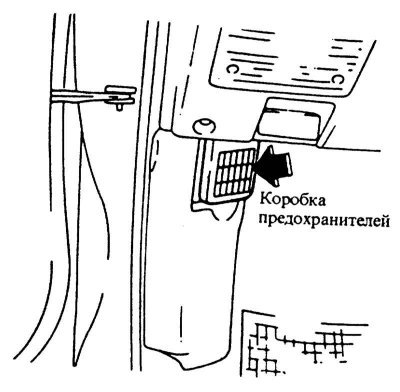

Предохранители находятся в коробке в левом отсеке для ног.
Основные предохранители расположены в коробке в двигательном отсеке перед кожухом левой амортизационной стойки.
Расположение предохранителей
| № | А* | Потребитель |
| A | 15 | омыватель заднего стекла, насос омывателя |
| B | 10 | звуковой сигнал |
| C | 10 | внутреннее освещение, освещение багажника |
| D | 15 | управление двигателя |
| E | 15 | радиоприемник, часы, прикуриватель, электрические зеркала |
| F | 30 | центральное запорное устройство |
| G | 10 | задний правый габаритный огонь |
| Н | 30 | электрические стеклоподъемники |
| I | 15 | приборы, фонари заднего хода, указатели поворота |
| J | 20 | стеклоочиститель, насос омывателя |
| K | 15 | обогреватель сидений |
| L | 15 | задний левый габаритный огонь, стояночный свет, освещение приборов, освещение номерного знака |
| M | 15 | люк |
| N | 10 | антиблокировочная система (ABS) |
| O | 15 | свет для движения днем |
| P | 30 | омыватель фар |
| Q | 30 | вентилятор отопителя |
| R | 10 | левый ближний свет |
| S | 10 | правый ближний свет |
| T | 10 | левый дальний свет |
| U | 10 | правый дальний свет |
| V | 10 | задние противотуманные фонари |
| W | 10 | антиблокировочная система |
| X | 30 | обогреватель заднего стекла |
* — А = амперы

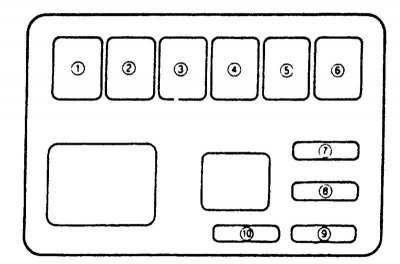

Коробка предохранителей в двигательном отсеке
| № | А* | Потребитель |
| 1 | 30 | система впрыска топлива |
| 2 | 30 | аварийная сигнализация |
| 3 | 80 | основной предохранитель |
| 4 | 60 | аварийная сигнализация, внутреннее освещение, центральное запорное устройство, стоп-сигналы и задние габаритные огни, генератор |
| 5 | 60 | антиблокировочная система |
| 6 | 30 | вентилятор |
| 7 | 20 | вентилятор кондиционера |
| 8 | 10 | стоп-сигналы |
| 9 | 10 | прибор управления двигателя |
| 10 | 30 | мотор регулировки фар (только хетчбек) |
* — А = ампер
