С 10/89 г. вып.
Снятие
1. Отключить кабель массы от батареи.
Внимание! При этом стираются данные из памяти неисправностей двигателя или защитный код радиоприемника. Перед отключением батареи следует прочесть указания в Разделе Снятие и установка батареи.
2. Снять бардачок, см. Главу Колеса и шины, кузов, окраска автомобиля, уход за автомобилем, Раздел Панель приборов/средняя консоль.

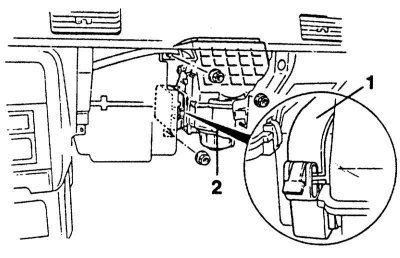

3. Отвинтить корпус вентилятора -2-.
4. Ослабить скобу крепления и вынуть уплотнительную пластину -1- вместе с блоком вентилятора.
5. Разобрать блок вентилятора или отвинтить предрезисторы.
Установка
1. Установить и привинтить вентилятор.
2. Сжать уплотнительную пластину и закрепить скобой крепления.
3. Подключить кабель массы к батарее.
4. Если имеются, установить время на часах и задать защитный код радиоприемника.
С 9/85 по 9/89 г. вып.
Снятие
1. Отключить кабель массы от батареи.
Внимание! При этом стираются данные из памяти неисправностей двигателя или защитный код радиоприемника. Перед отключением батареи следует прочесть указания в Разделе Снятие и установка батареи.
2. Снять облицовку внизу панели приборов.
3. Снять бардачок, см. Главу Колеса и шины, кузов, окраска автомобиля, уход за автомобилем, Раздел Панель приборов/средняя консоль.
4. Снять черный стальной держатель в верхней части бардачка.
5. Снять воздушный канал между коробкой отопителя и блоком вентилятора.

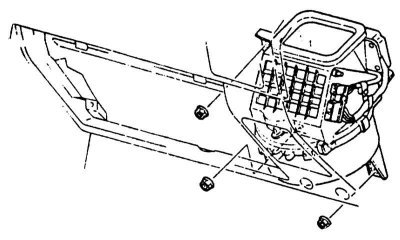

6. Отвинтить 3 гайки крепления корпуса вентилятора.
7. Снять трос впускной воздушной заслонки.
8. Отсоединить многоконтактный штекер.
9. Вынуть вентилятор.
Установка
1. Установить и привинтить вентилятор.
2. Подключить многоконтактный штекер.
3. Установить трос впускной воздушной заслонки.
4. Надеть воздушный канал.
5. Установить стальной держатель в бардачке.
6. Установить бардачок.
7. Установить нижнюю облицовку.
8. Подключить кабель массы к батарее.
9. Если имеются, установить время на часах и задать защитный код радиоприемника.
