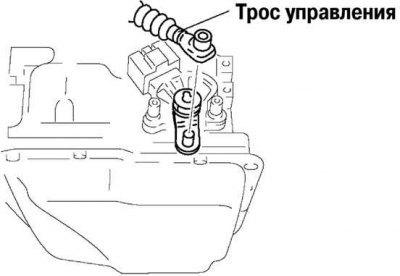

Рис. 3.82. Отсоединение троса управления коробкой передач
Отверните гайку и отсоедините трос управления коробкой передач (рис. 3.82).

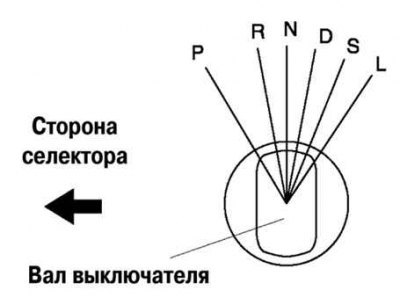

Рис. 3.83. Установка вала выключателя запрещения запуска в положение N
Информация доступна на портале: www.Autoinstruction.ru
Установите вал выключателя запрещения запуска в положение N, как показано на рисунке 3.83.

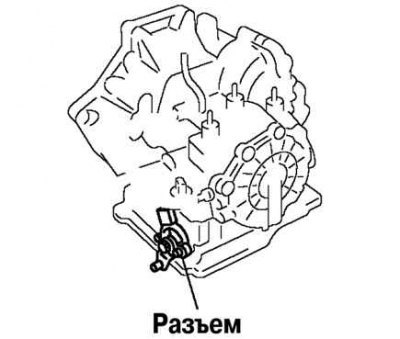

Рис. 3.84. Отсоединение разъема выключателя запрещения запуска
Отсоедините разъем выключателя запрещения запуска (рис. 3.84).

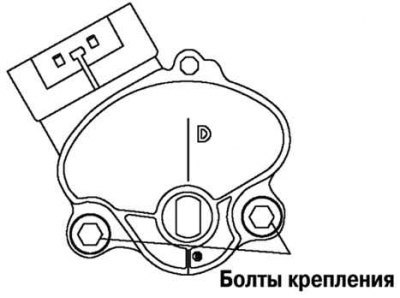

Рис. 3.85. Болты крепления выключателя запрещения запуска
Ослабьте болты крепления выключателя запрещения запуска (рис. 3.85).

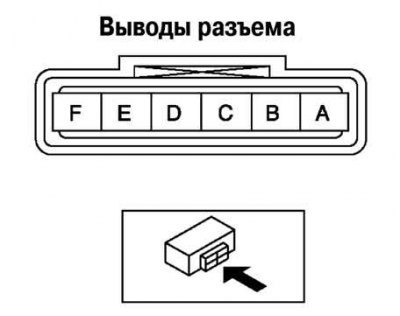

Рис. 3.86. Разъем выключателя запрещения запуска
Подсоедините омметр к выводам В и С разъема выключателя запрещения запуска (рис. 3.86).
Поворачивая выключатель запрещения запуска, определите положение, при котором возникает проводимость между выводами разъема.
Номинальный показание значения омметра: 750 Ом.
Затяните болты крепления выключателя запрещения запуска.
Момент затяжки: 8–11 Н·м.
Убедитесь, что положение селектора соответствует положению выключателя запрещения запуска.
Подсоедините разъем выключателя запрещения запуска.

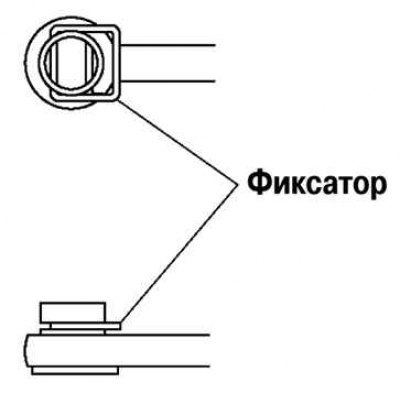

Рис. 3.87. Установка фиксатора троса управления коробкой передач
Установите фиксатор троса управления коробкой передач, как показано на рисунке 3.87.
Затяните гайку крепления троса управления коробкой передач и отрегулируйте его положение.
Установите фиксатор и трос управления коробкой передач.
Подсоедините отрицательную клемму аккумуляторной батареи.
