Специальный инструмент(ы)
 | Устройство блокировки, Селектор высокого/низкого диапазона 308-711 |
Примечание: При осуществлении данной процедуры после замены рычажного механизма селектора высокого/низкого диапазона раздаточной коробки выполните шаги 13 - 19.
1. Снимите консоль пола.
За дополнительной информацией обратитесь к главе: Консоль пола (501-12 Панель приборов и консоль, Снятие и установка).

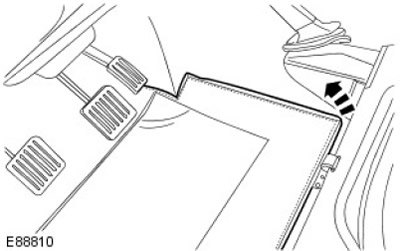

2. Снова постелите левое ковровое покрытие.

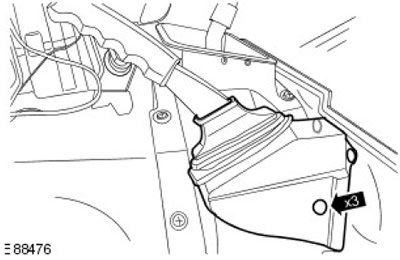

3. Снимите защитный чехол рычага стояночного тормоза. Снимите 3 зажима.
4. Отпустите рычаг стояночного тормоза.
- 1. Отсоедините электрический разъем.

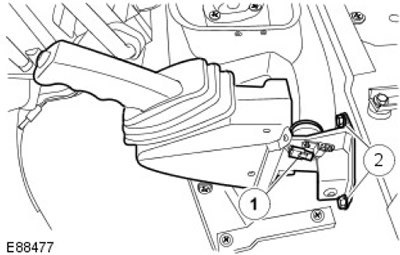

- 2. Выверните два болта.

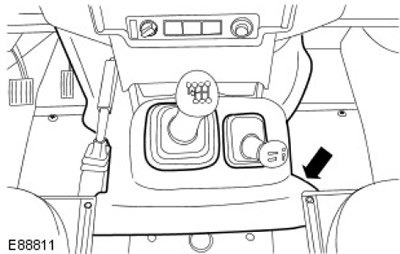

5. Снимите коврик с панели крышки коробки передач.
6.
Примечание: Не снимайте защитный чехол с ручек переключателей.

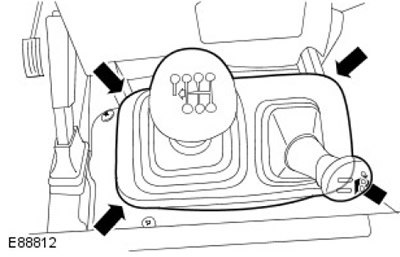

Снимите защитный чехол с панели крышки коробки передач.
7.
Предупреждение! Рукоятка рычага переключения передач освобождается резко, поэтому при демонтаже отвернитесь в сторону. Несоблюдение этого указания может привести к травме.

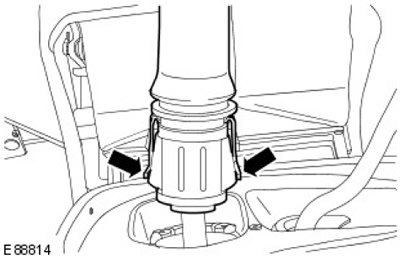

Освободите рукоятку рычага переключения передач. Отпустите два зажима.
8.
Предупреждение! Рукоятка рычага селектора высокого/низкого диапазона освобождается резко, поэтому при демонтаже отвернитесь в сторону. Несоблюдение этого указания может привести к травме.

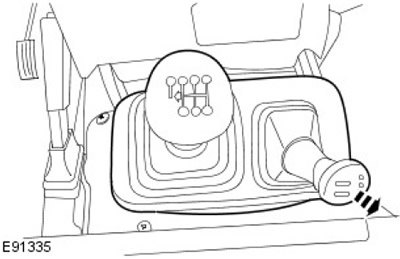

Снимите защитный чехол и демонтируйте рычаги селектора. Отсоедините рычаг селектора высокого/ низкого диапазона.

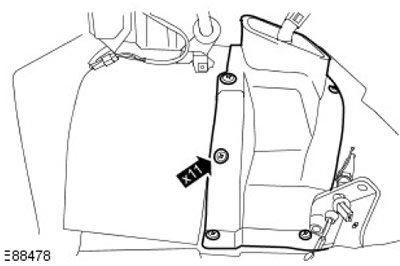

9. Снимите панель крышки коробки передач. Выверните 11 винтов.
10.
Примечание: Для снижения степени натяжения изоляции установите механизм блокировки дифференциала в левое положение.

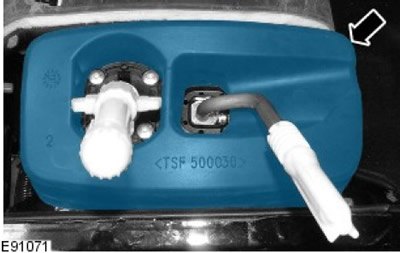

Снимите изоляционную прокладку.

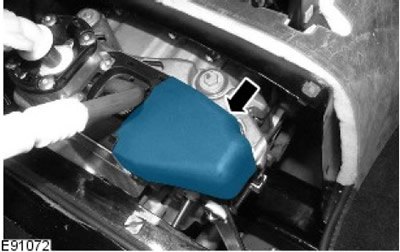

11. Снимите опорный кронштейн изоляционной прокладки.

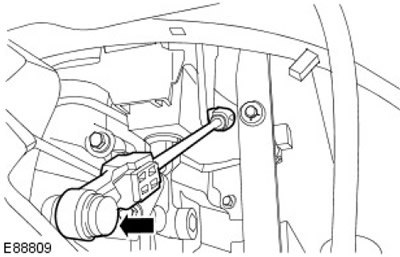

12. Отсоедините шток переключения передач высокого/низкого диапазона раздаточной коробки. Нажмите кнопку для освобождения штока переключения передач высокого/ низкого диапазона раздаточной коробки.

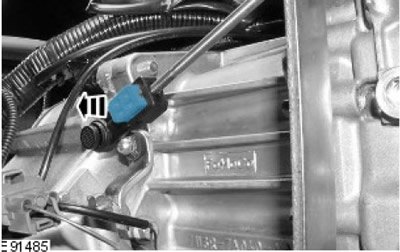

13. Освободите регулятор. Освободите стопорный блок.
14.
Предупреждение: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками.
Поднимите и подоприте автомобиль.
15.
Примечание: Чтобы убедиться, что высокий диапазон полностью задействован, может потребоваться вращение колес автомобиля.

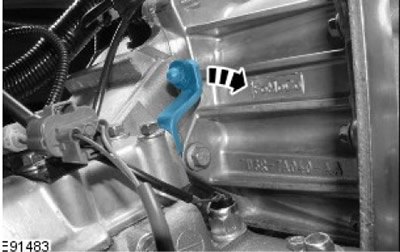

Убедитесь, что на раздаточной коробке высокий диапазон полностью задействован.

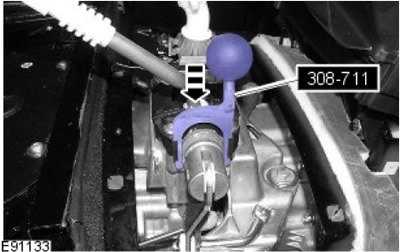

16. С помощью специального инструмента установите рычаг селектора высокого/низкого диапазона раздаточной коробки в положение, соответствующее высокому диапазону. Установите специальный инструмент.
17.
Примечание: Проследите, чтобы шток переключения передач высокого/низкого диапазона раздаточной коробки вошел в полный контакт с шаровым шарниром, а не со вспененной прокладкой.

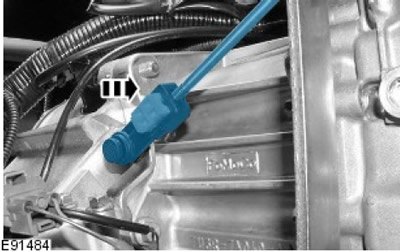

Подсоедините шток переключения передач высокого/низкого диапазона раздаточной коробки.

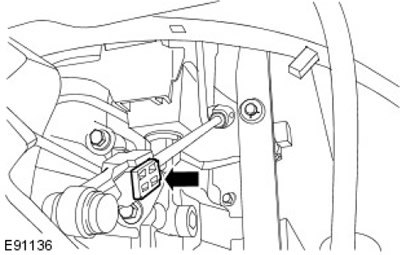

18. Протолкните стопорный блок вовнутрь. Обеспечьте надежное зацепление стопорного блока.

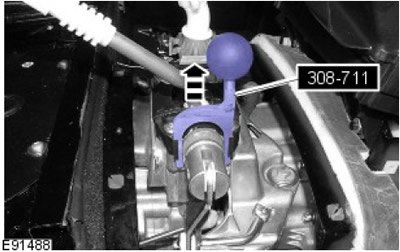

19. Снимите специальный инструмент.
20. Установите опорный кронштейн изоляционной прокладки.
21.
Примечание: Для снижения степени натяжения изоляции установите механизм блокировки дифференциала в левое положение.
Установите изоляционную прокладку.
22. Установите панель крышки коробки передач. Вверните винты.
23. Установите защитный чехол вместе с прилагаемыми рычагами селектора.
- Установите рычаги селектора.
- Полностью зафиксируйте защитный чехол.
24. Уложите коврик на панель крышки коробки передач.

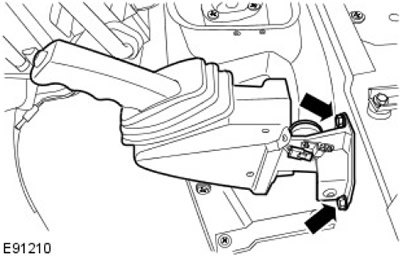

25. Установите рычаг стояночного тормоза. Затяните (момент затяжки 25 Нм).
26. Установите защитный чехол рычага стояночного тормоза. Установите зажимы.
27. Снова постелите левое ковровое покрытие.
28. Установите консоль пола.
За дополнительной информацией обратитесь к главе: Консоль пола (501-12 Панель приборов и консоль, Снятие и установка).
