Таблица 2.1. Технические характеристики двигателей

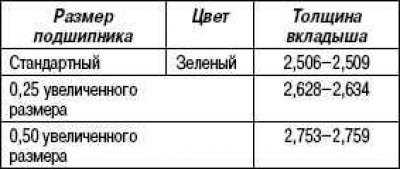

Таблица 2.2. Типы вкладышей коренных подшипников, мм

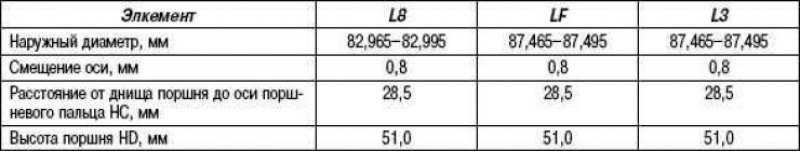

Таблица 2.3. Характеристики поршней

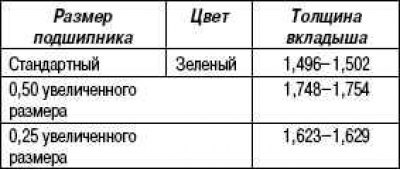

Таблица 2.4. Типы вкладышей шатунных подшипников (мм)

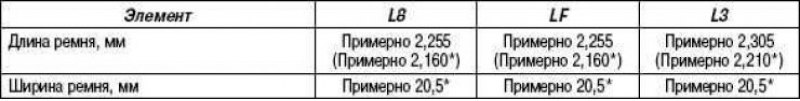

Таблица 2.5. Характеристики приводного ремня
* автомобили без кондиционера

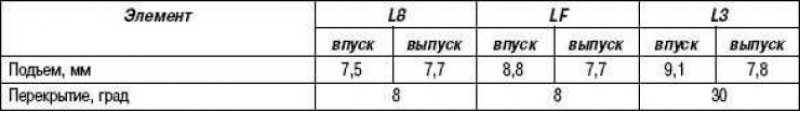

Таблица 2.6. Характеристики распредвала
Таблица 2.7. Характеристики звездочки привода механизма газораспределения
Таблица 2.8. Характеристики звездочки привода масляного насоса
Таблица 2.9. Характеристики цепи привода механизма газораспределения

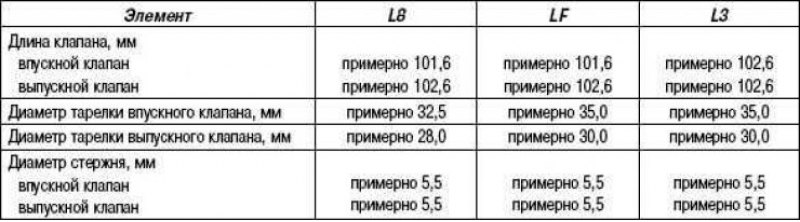

Таблица 2.10. Характеристики клапанов

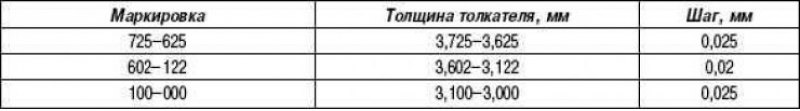

Таблица 2.11. Характеристики толкателя клапана

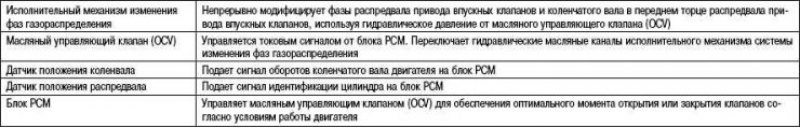

Таблица 2.12. Элементы и их функции

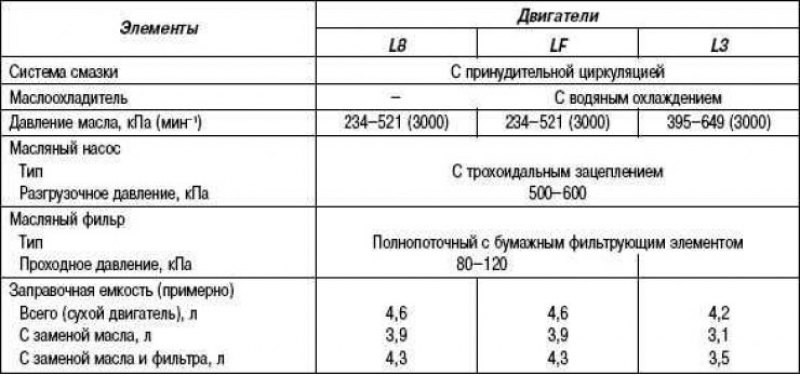

Таблица 2.13. Технические характеристики системы смазки
Таблица 2.14. Рекомендуемое моторное масло

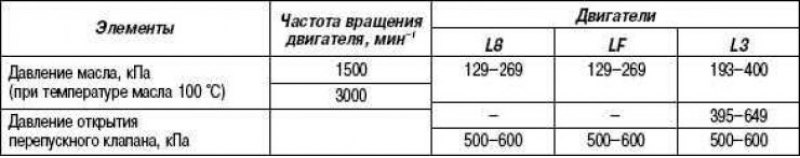

Таблица 2.15. Характеристики масляного насоса

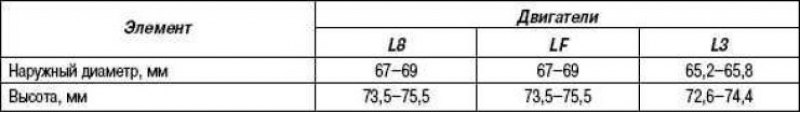

Таблица 2.16. Характеристики масляного фильтра
Таблица 2.17. Технические характеристики системы охлаждения

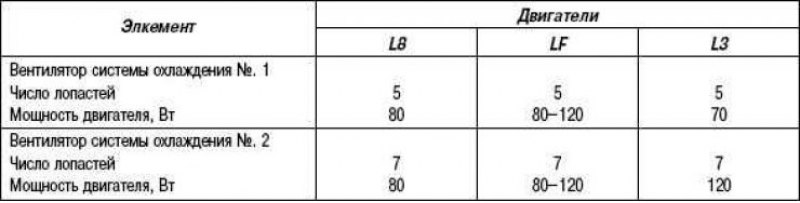

Таблица 2.18. Характеристики вентилятора системы охлаждения, двигателя вентилятора

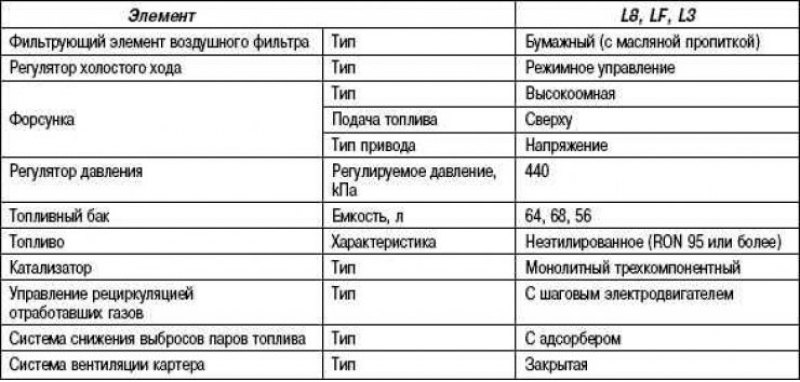

Таблица 2.19. Технические характеристики топливной системы

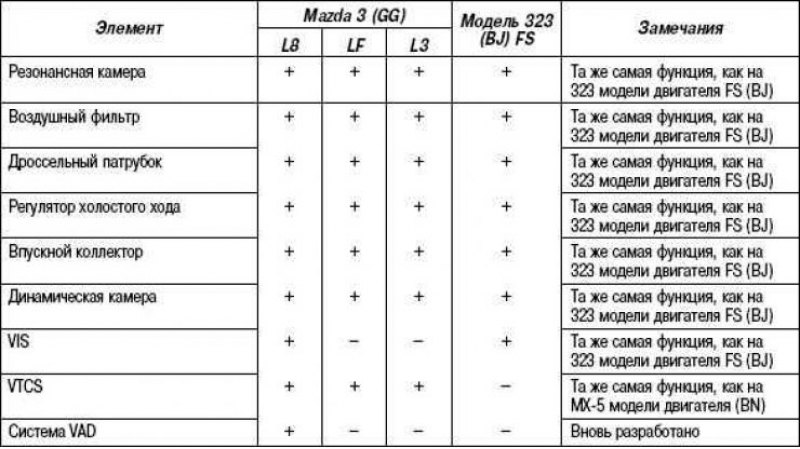

Таблица 2.20. Технические характеристики системы впуска
Таблица 2.21. Технические системы электрооборудования двигателей

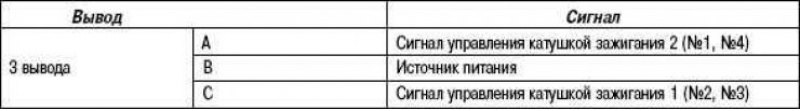

Таблица 2.22. Расположение выводов

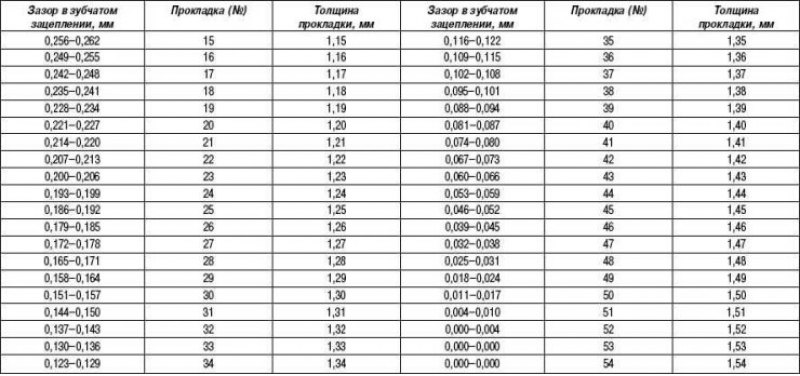

Таблица 2.23. Регулировочные прокладки балансировочного блока, двигатели с установленным механизмом изменения фаз газораспределения

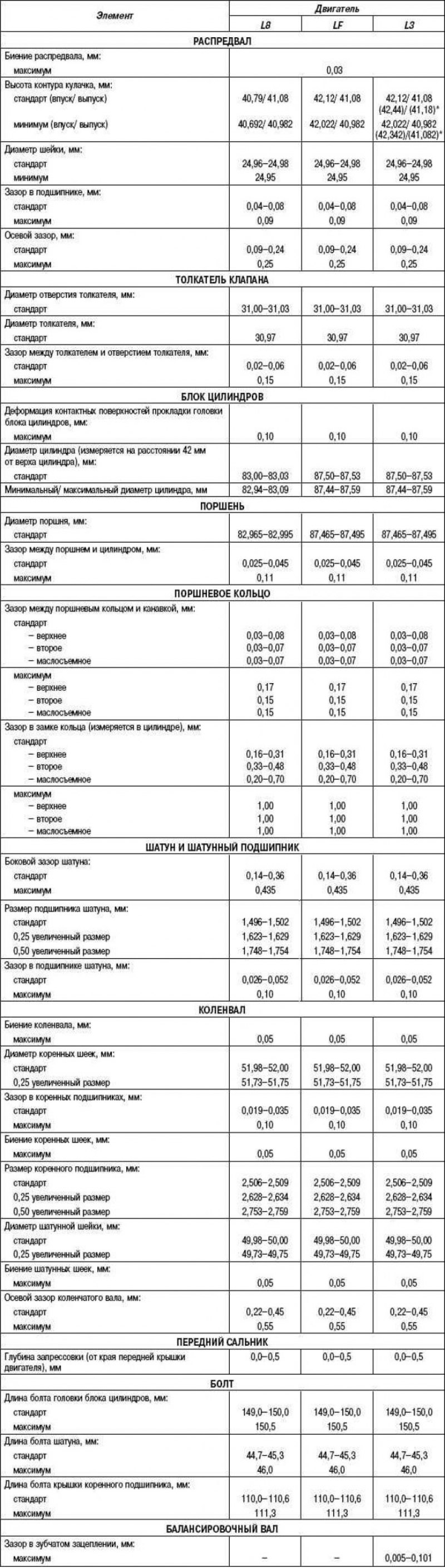

Таблица 2.24. Технические данные механической части двигателей моделей L8, LF, L3
* с механизмом изменения фаз газораспределения

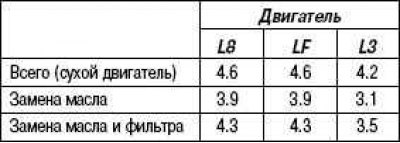

Таблица 2.25. Масляный заправочный объем (приблизительное количество), л

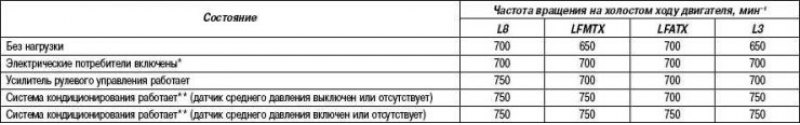

Таблица 2.26. Целевая частота вращения двигателя
* Фары включены, переключатель вентилятора установлен в положение любой скорости, кроме 1-ой, вентилятор системы охлаждения работает, и обогреватель заднего стекла включен.
** Выключатель системы кондиционирования воздуха и выключатель вентилятора находятся в положении включено.

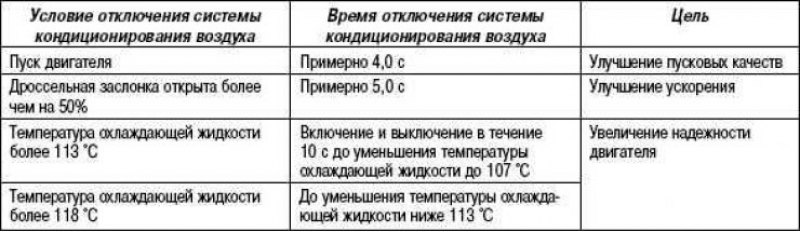

Таблица 2.27. Условия отключения системы кондиционирования воздуха

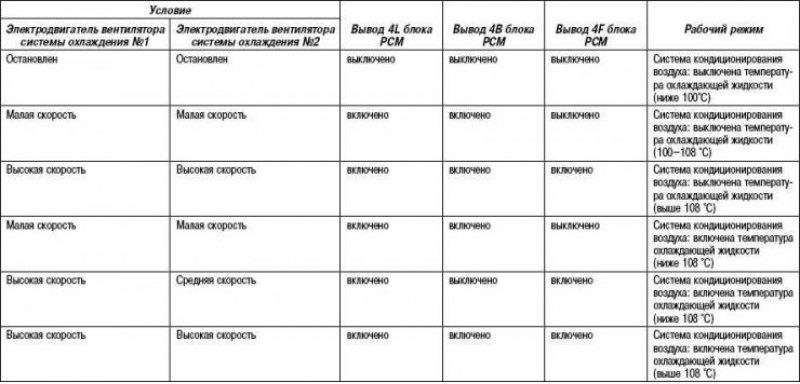

Таблица 2.28. Управление электрическим вентилятором двигателей L8, LF (горячая область) и двигателя L3

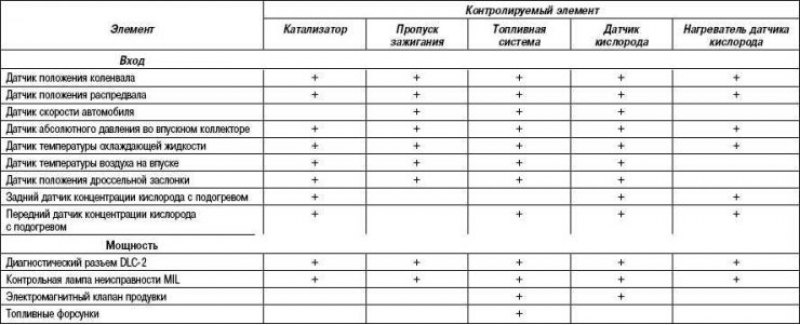

Таблица 2.29. Система мониторинга

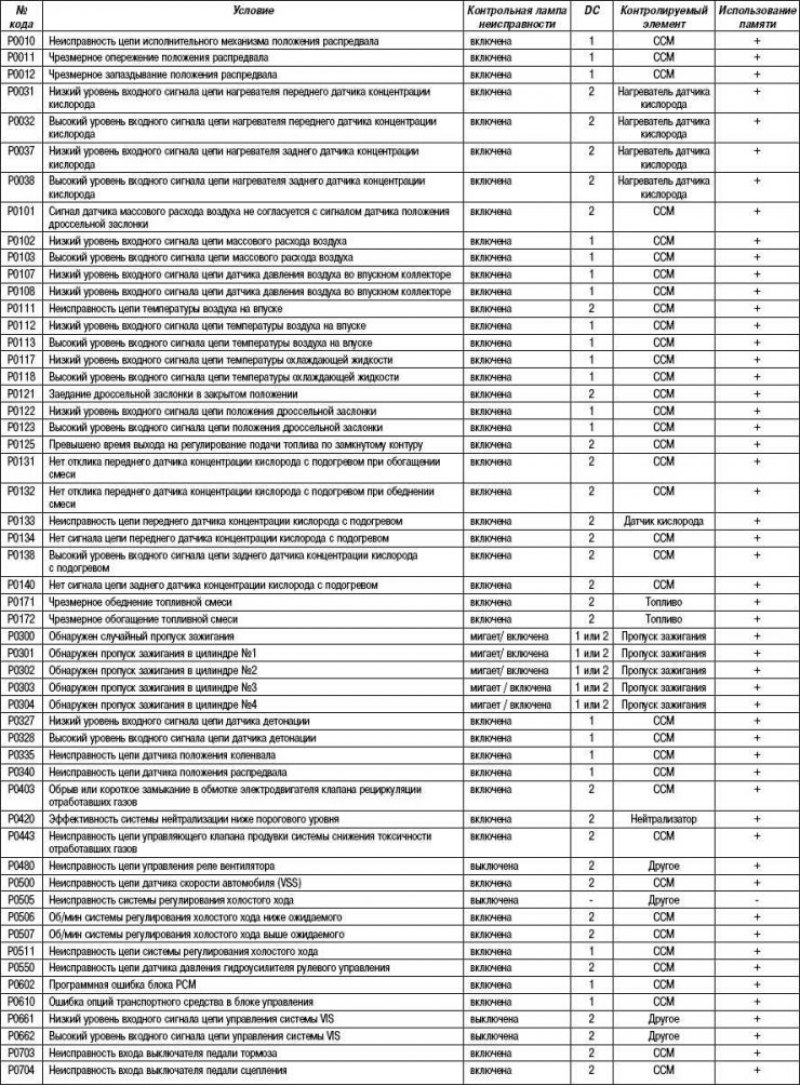

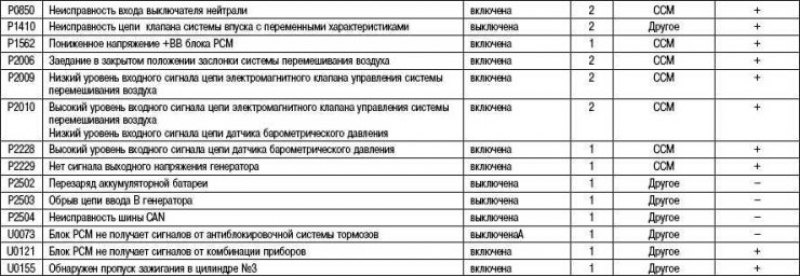

Таблица 2.30. Диагностические коды, связанные с выбросами (диагностический код) (режим 03)
+ Применимо
– Не применимо

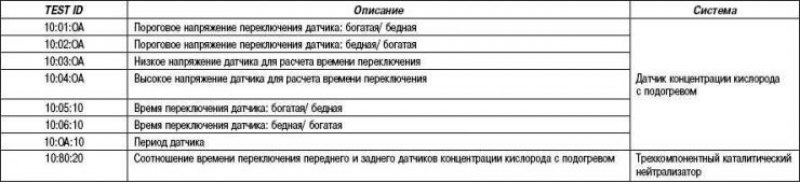

Таблица 2.31. Посылка периодических результатов диагностики системы мониторинга (режим 06)

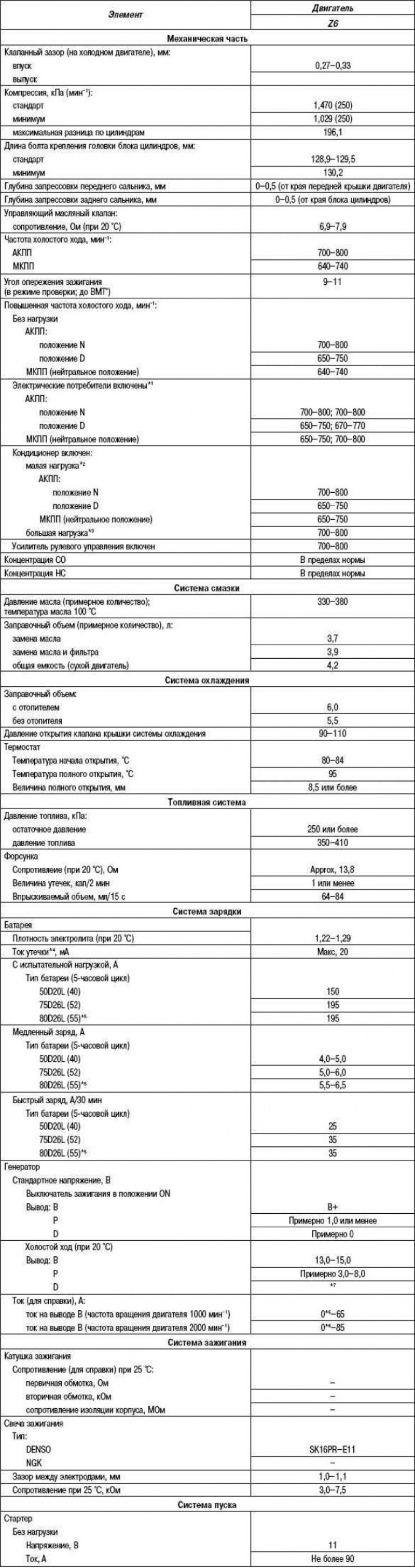

Таблица 2.32. Технические характеристики двигателя Z6
*1 Генератор, генерирующий текущую величину.
*2 Датчик давления хладагента (средний) выключен.
*3 Датчик давления хладагента (средний) включен.
*4 Ток утечки - установившийся ток (для аудиоблка, часов, блока PCM, и т.д.), когда выключатель зажигания находится в положении выключено, а ключ зажигания извлечен из замка.
*5 Для горячей области.
*6 Нижний предел должен быть больше 0 A.
*7 Включите следующие электрические потребители и убедитесь в том, что напряжение растет:
– фары;
– электродвигатель вентилятора отопителя;
– обогреватель заднего стекла.
Таблица 2.33. Рекомендуемое моторное масло

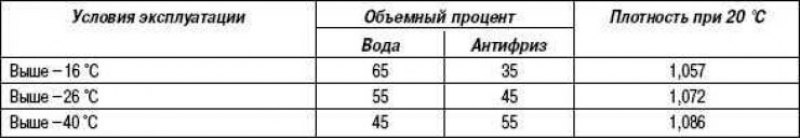

Таблица 2.34. Концентрация антифриза
