Если напряжение отличается от указанного в таблице 7.8, проверьте указанные в графе < Проверяемые элементы> элементы и соответствующие жгуты проводов.
Отсоедините разъем управляющего переключателя освещения на панели приборов.
Убедитесь в том, что целостность цепи на выводе D соответствует указанной в таблице напряжений на выводах.
Если напряжение отличается от указанного в таблице 7.8, проверьте указанные в графе <Проверяемые элементы> элементы и соответствующие жгуты проводов.

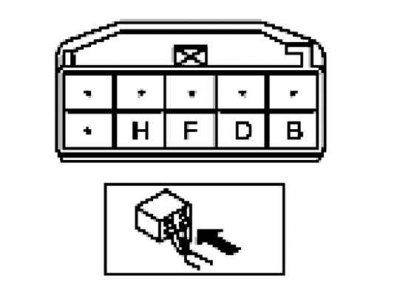

Рис. 7.98. Диагностический разъем управляющего переключателя освещения на панели приборов
Если система не работает должным образом даже при условии исправности элементов или соответствующих жгутов проводов, замените управляющий переключатель освещения на панели приборов.
Проверка выводов H.

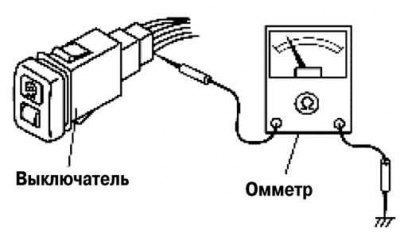

Рис. 7.99. Схема проверки управляющего переключателя освещения на панели приборов
Проверьте форму сигнала на выводах управляющего переключателя освещения на панели приборов H с помощью тестера (рис. 7.99).
Поверните выключатель света в положение TNS или ON.
[Источник материала этот сайт: Autoinstruction.ru]
Убедитесь в том, что сопротивление плавно изменяется при превращении управляющего переключателя освещения на панели приборов от положения максимальной яркости до положения минимальной яркости.
