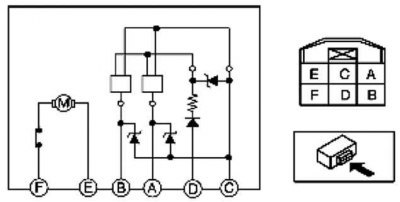

Рис. 7.88. Схема проверки электродвигателя стеклоподъемника с сервоприводом

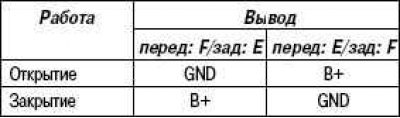

Если работа электродвигателя стеклоподъемника с сервоприводом отличается от указанной в таблице, замените электродвигатель стеклоочистителя.
Подайте напряжение с положительного вывода аккумуляторной батареи на вывод D электродвигателя стеклоподъемника с сервоприводом, вывод C подключите к массе.
Информация размещена на интернет-сайте [Autoinstruction]
Включив электродвигатель стеклоподъемника с сервоприводом измерьте напряжение на выводах A и B.
При наличии неисправности замените электродвигатель стеклоподъемника с сервоприводом.
Напряжение. Импульс: макс. – 12V, мин. – 0 V.
