Проверка электропривода
1. Снимите панель двери.

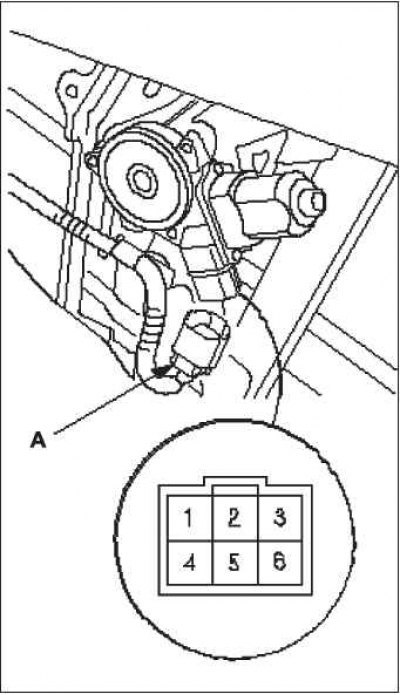

2. Отсоедините колодку А 6Р разъема от привода стеклоочистителя.

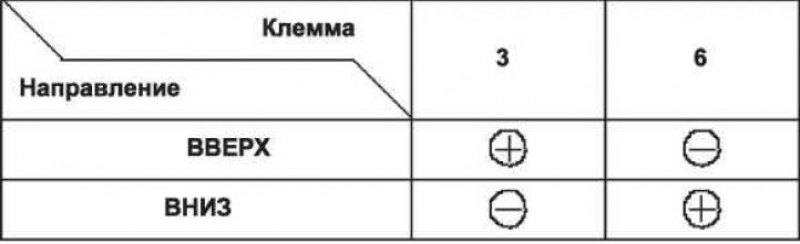

3. Проверьте работу привода в каждом направлении, присоединив питание от аккумуляторной батареи и «массу» в соответствии с таблицей. Когда привод останавливается, немедленно отсоединяйте один из проводов.
4. Если электропривод не работает или работает с заеданиями, замените его.
[Материал скопирован с онлайн-ресурса www.autoinstruction.ru]
Проверка пульсатора
5. Присоедините колодку 6Р разъема в приводу стеклоподъемника.
6. Проверьте напряжение между клеммами.
Должно быть напряжение аккумуляторной батареи между клеммами№ 1 [6] (+) и № 2 [5](-) при ключе зажигания в положении «ON» (II).
Подключите аналоговый вольтметр к клеммам № 4 [3](+) и № 2 [5] (-) и включите малую или высокую скорость электропривода стеклоочистителя. Стрелка вольтметра будет колебаться (цифровой вольтметр при этом покажет среднее напряжение величиной 0-5 В).
Подключите аналоговый вольтметр к клеммам № 5 [2](+) и № 2 [5] (-) и включите малую или высокую скорость электропривода стеклоочистителя. Стрелка вольтметра будет колебаться (цифровой вольтметр при этом покажет среднее напряжение величиной 0-5 В).
7. Если напряжение не соответствует указанному, проведите тест входных сигналов (на клеммах № 5, 6 и 7) главного выключателя стеклоподъемников.
8. Если выключатель исправен, замените привод стеклоподъемника.
9. Настройка блока управления стеклоподъемниками.
