Снимите следующие элементы:
- рычаг стеклоочистителя ветрового стекла со щеткой;
- решетку щитка передка;
- зеркало заднего вида;
- датчик дождя (Автомобили с автоматической системой очистки ветрового стекла);
- накладку передней стойки;
- противосолнечный козырек;
- штурманский фонарь.
Отведите в сторону обивку крыши.
Нанесите защитную ленту на край корпуса.
Нанесите защитную ленту на приборную панель, чтобы исключить ее повреждение.
Рис. 8.38. Линии среза уплотнителя ветрового стекла
Срежъте выступ окантовки ветрового стекла бритвой (рис. 8.38).
Примечание. Автомобили с автоматической системой очистки ветрового стекла имеют датчик, который встроен в ветровое стекло. Если датчик выходит из строя, он должен быть заменен вместе с ветровым стеклом. После первоначальной настройки датчика дождя его нельзя использовать с другим датчиком автоматической системы очистки ветрового стекла, поэтому датчик дождя также должен заменяться новым.
Повторное использование ветрового стекла
[Оригинал выложен на портале: autoinstruction.ru]
Снимите основу.

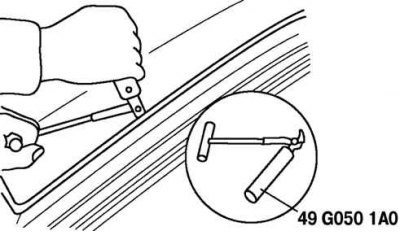

Рис. 8.39. Линии среза уплотнителя ветрового стекла
Срежъте уплотнитель по периметру стекла, используя съемник уплотнителя (рис. 8.39).
Вытяните уплотнитель.
Снимите ветровое стекло.
Повторное использование ветрового стекла
Примечание. Перед снятием ветрового стекла промаркируйте положение стекла налеиванием ленты на ветровое стекло и панели кузова.
Рис. 8.40. Отверстие в уплотнителе
Шилом сделайте в уплотнителе отверстие действуя из салона автомобиля (рис. 8.40).

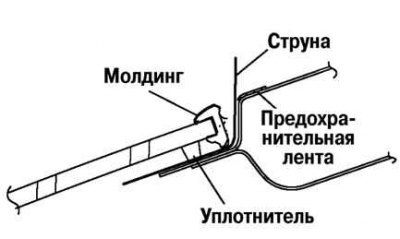

Рис. 8.41. Установка струны
Пропустите через отверстие специальное приспособление (струна), обрезав его до нужной длины (рис. 8.41).
Обмотайте концы специального приспособления (струна) вокруг стержней.
Примечание. Прорезайте уплотнитель действуя приспособлением как пилой, струна должна работать по всей длине с тем, чтобы предотвратить ее обрыв вследствие местного перегрева.

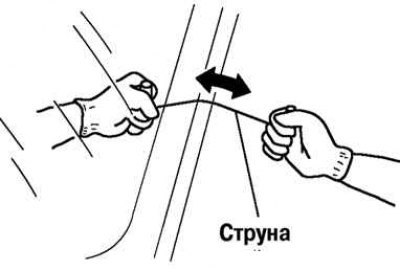

Рис. 8.42. Срезание уплотнителя
Удерживая один конец специального приспособления (струна) и вытягивая другой, срежьте уплотнитель по периметру ветрового стекла.
Примечание. Поскольку верхняя часть штифта приклеена к уплотнителю, срежьте его специальным приспособлением (струна).
Вырежьте штифты.
Снимите ветровое стекло.
Маркируйте положения штифтов и снимите штифты с ветрового стекла.
Снимите окантовку ветрового стекла.
