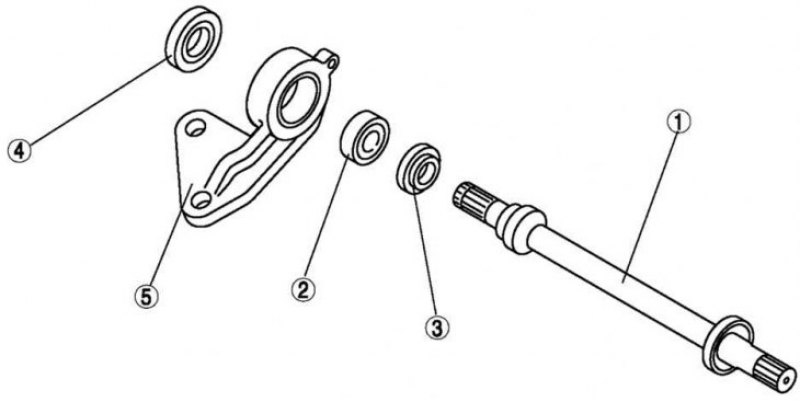

Рис. 3.131. Компоненты соединительного вала: 1 – соединительный вал; 2 – подшипник; 3 – пылезащитное уплотнение (левое); 4 – пылезащитное уплотнение (правое); 5 – кронштейн
Компоненты соединительного вала показаны на рис. 3.131.
Разборка

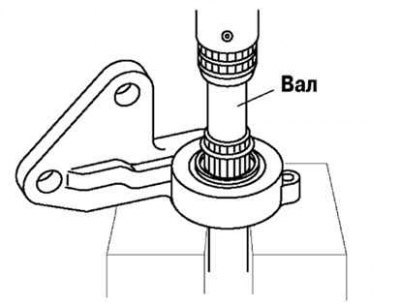

Рис. 3.132. Установка соединительного вала в тиски
Перед разборкой установите соединительный вал в тиски (рис. 3.132).

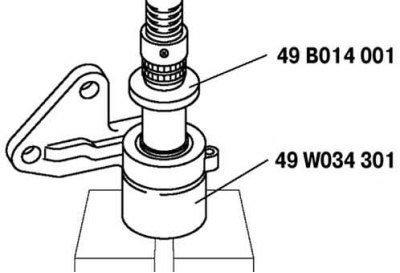

Рис. 3.133. Снятие подшипника соединительного вала
Используя специальные приспособления, снимите подшипник и правое пылезащитное уплотнение (3.133).
Сборка
Нанесите консистентную смазку на рабочую кромку нового уплотнения.

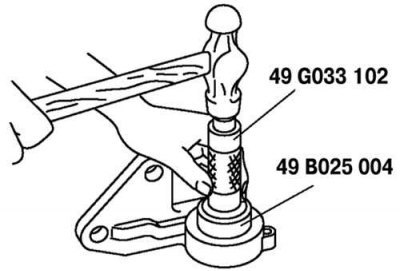

Рис. 3.134. Установка нового правого пылезащитного уплотнения
Установите новое правое пылезащитное уплотнение, используя специальные приспособления (рис. 3.134).

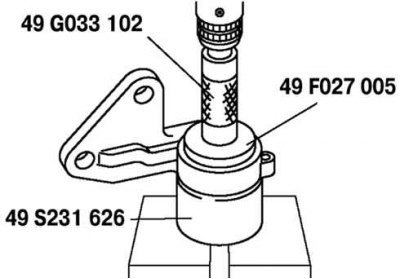

Рис. 3.135. Установка нового подшипника соединительного вала
Используя специальные приспособления, установите новый подшипник (рис. 3.135).
Нанесите консистентную смазку на рабочую кромку нового уплотнения.

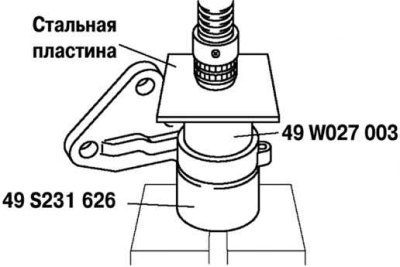

Рис. 3.136. Установка нового левого пылезащитного уплотнения
Установите новое левое пылезащитное уплотнение, используя специальные приспособления (рис. 3.136).

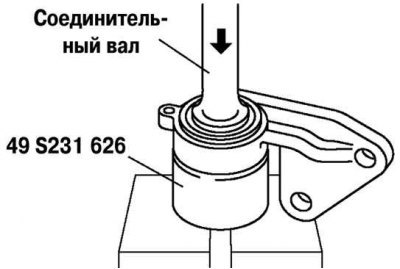

Рис. 3.137. Сборка соединительного вала
Соберите соединительный вал, используя пресс и специальное приспособление (рис. 3.137).
