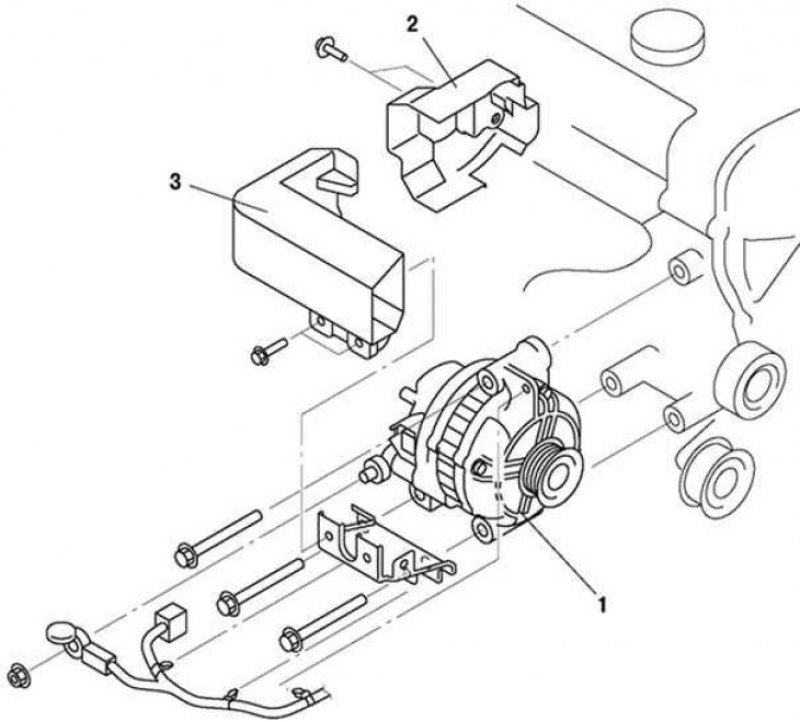

Рис. 2.68. Генератор: 1 – генератор; 2 – теплоизоляционный экран генератора; 3 – воздуховод генератора
Как уже говорилось, в системе зарядки не используется регулятор напряжения, управление генератором выполняется блоком PCM. Воздуховод генератора изготовлен из пластмассы, металлическая теплоизоляция генератора предохраняет генератор от высокой температуры выпускного коллектора (рис. 2.68, 2.69).

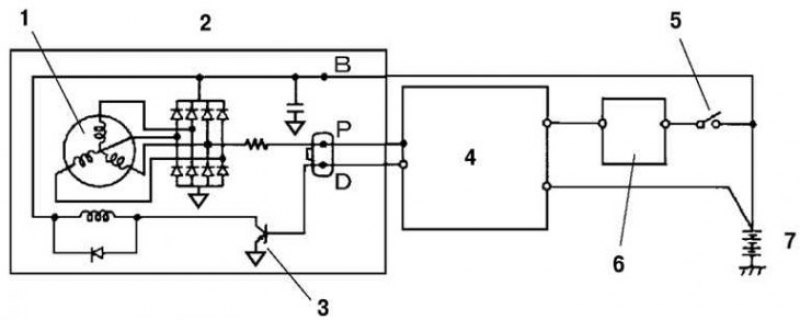

Рис. 2.69. Электросхема соединений генератора: 1 – обмотка статора; 2 – генератор; 3 – транзистор; 4 – блок PCM; 5 – выключатель зажигания; 6 – контрольная лампа заряда аккумуляторной батареи; 7 – аккумуляторная батарея
