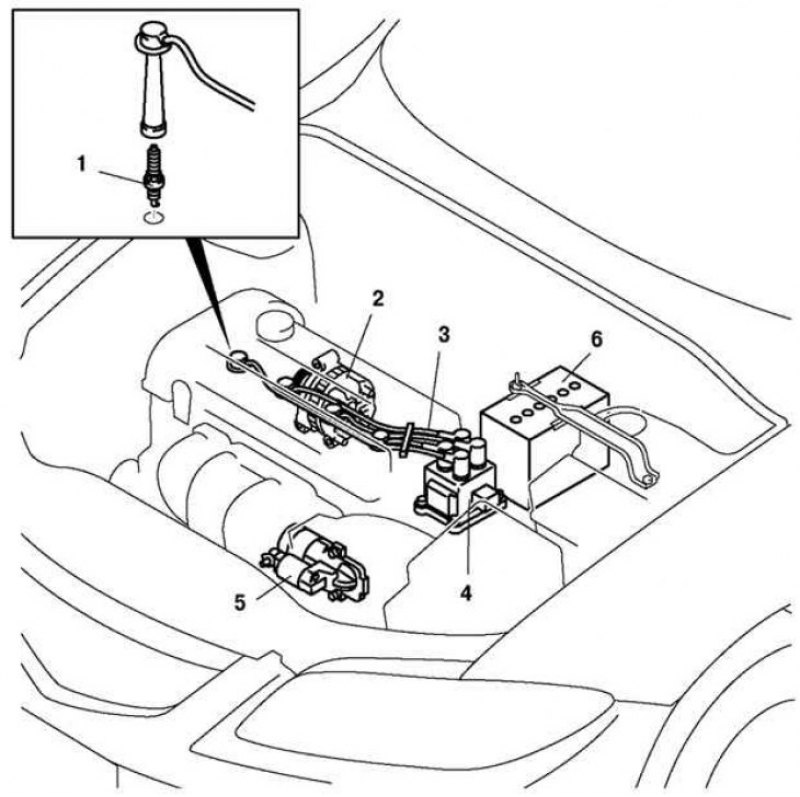

Рис. 2.67. Рабочие компоненты электрооборудования двигателя автомобиля Mazda 6: 1 – cвеча зажигания; 2 – генератор; 3 – высоковольтный провод; 4 – катушка зажигания; 5 – стартер; 6 – аккумуляторная батарея
В электрооборудовании двигателя используется система зажигания без распределителя. Кроме того, установлен новый генератор без регулятора напряжения, со встроенным мощным транзистором. В системе зажигания используются стартер с коаксиальным редуктором и иридиевая свеча зажигания (рис. 2.67).

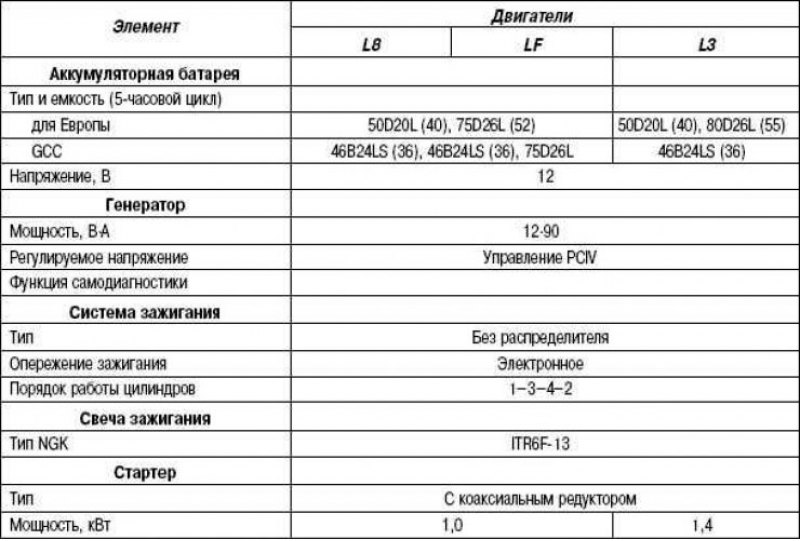

Таблица 2.21. Технические системы электрооборудования двигателей
Смотрите оригинал на указанном сайте AutoInstruction

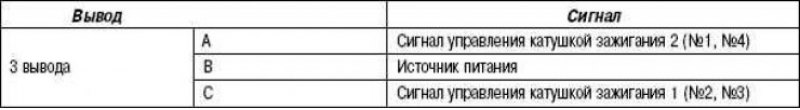

Таблица 2.22. Расположение выводов
