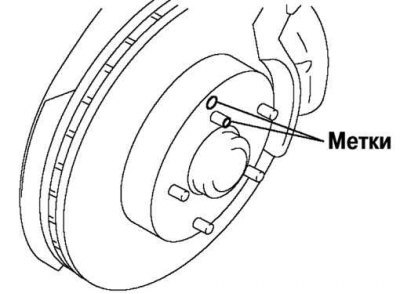

Рис. 6.35. Нанесение меток на болт ступицы и тормозной диск
Промаркируйте болт ступицы колеса и тормозной диск перед снятием для последующей установки (рис. 6.35).
Открутите болт крепления и снимите тормозной шланг.
Снимите крышку направляющего штифта и сам штифт.

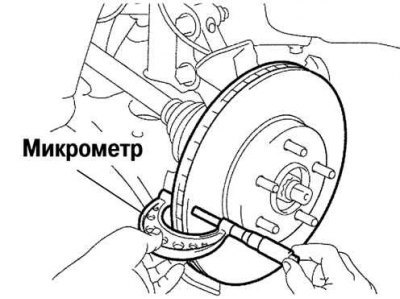

Рис. 6.36. Измерение толщины тормозного диска
С помощью микрометра измерьте толщину тормозного диска (рис. 6.36).
- Стандартная толщина: 26 мм.
- Минимальная толщина: 24 мм.
Замените диск, если толщина диска меньше минимально допустимой.
Закрепите тормозной диск на ступице колеса колесными гайками (в двух местах или более).

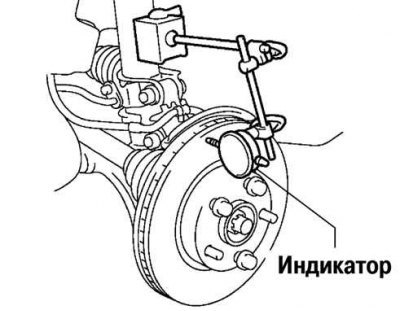

Рис. 6.37. Проверка биения диска с помощью индикатора
Проверьте биение индикатором (рис. 6.37).
- Точка измерения: на расстоянии 10 мм от наружной кромки диска.
- Максимальное биение: 0,05 мм или менее.
[Материал опубликован ранее на AutoInstruction.ru]
Внимание! Перед проведением измерения убедитесь, что осевой люфт равен 0 мм.
Если биение значительное, отыщите точку минимального биения, последовательно смещая положение установки тормозного диска на ступице на одно отверстие.
Удалите ржавчину или грязь с поверхности контакта тормозного диска и ступицы колеса.
Установите тормозной диск и выровняйте метки, сделанные перед снятием.
