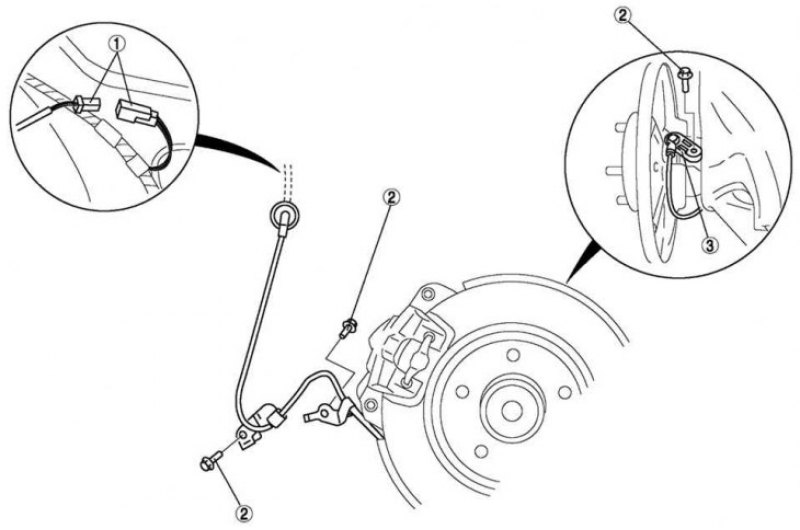

Рис. 6.49. Задний датчик скорости колеса ABS: 1 – разъем; 2 – болты кронштейнов крепления; 3 – датчик
Место установки заднего датчика скорости колеса ABS показано на рис. 6.49.
Проверка зазора между датчиком скорости колеса и ротором датчика

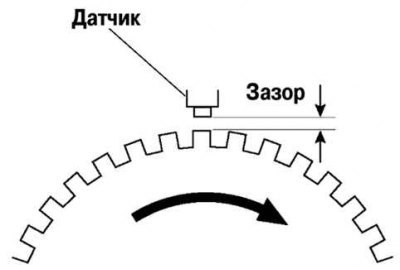

Рис. 6.50. Проверка зазора между датчиком скорости колеса и ротором датчика
Проверьте зазор между датчиком скорости колеса и ротором датчика (рис. 6.50).
Зазор: 0,3–1,1 мм.
Проверка сопротивления
Отсоедините разъем датчика скорости колеса антиблокировочной системы тормозов.
Открутите болты кронштейнов крепления и отсоедините датчик ABS.
Проверьте сопротивление датчика скорости колеса антиблокировочной системы тормозов.
Если сопротивление не соответствует норме, замените датчик скорости колеса антиблокировочной системы тормозов.
Сопротивление: 1,3–1,7 кОм.
Проверка напряжения
Установите автомобиль на горизонтальной поверхности,, поднимите на домкрате и опустите на опоры.
Отсоедините разъем датчика скорости колеса антиблокировочной системы тормозов.
Проверьте каждый датчик при вращении каждого колеса со скоростью один оборот в секунду.
Если значения не соответствуют норме, замените датчик скорости колеса антиблокировочной системы тормозов.
Напряжение: 0,25–1,20 В (переменный ток).
Проверка формы сигнала
Установите автомобиль на горизонтальной поверхности, поднимите на домкрате и опустите на опоры.
Отсоедините разъем датчика скорости колеса антиблокировочной системы тормозов.

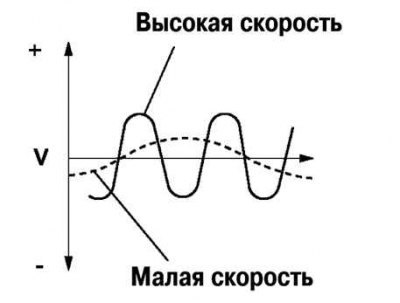

Рис. 6.51. Диаграмма проверки формы сигнала
Используя осциллограф, проверьте форму сигнала напряжения на наличие искажений и шума при вращении каждого колеса (рис. 6.51).
Если есть искажения или шум, проверьте ротор датчика антиблокировочной системы тормозов.
