Снятие
Для моделей с автоматической коробкой передач – снимите механизм блокировки с выключателем сигналов торможения (только модели с правым расположением рулевого управления).
Рис. 6.19. Порядок снятия деталей педали тормоза: 1 – разъем выключателя сигналов торможения; 2 – пружинный штифт; 3 – штифт с головкой и отверстием под шплинт; 4 – педаль тормоза; 5 – выключатель сигналов торможения; 6 – опорная площадка педали
Снимите в порядке, указанном в рисунке 6.19.
Установка
Установите в порядке, обратном снятию, с учетом следующего.
Закрепите выключатель сигналов торможения на кронштейне с нажатием в 50 Н.

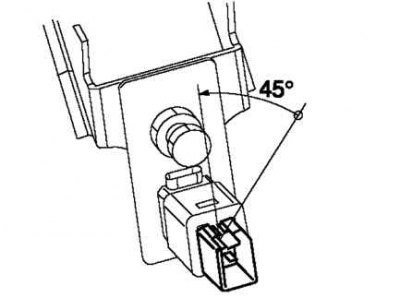

Рис. 6.20. Поворачивание выключателя сигналов торможения на 45°
(Статья перепечатана с ресурса: www.autoinstruction.ru)
Поверните выключатель сигналов торможения на 45° против часовой стрелки (рис. 6.20).
Проверьте, что выключатель сигналов торможения надежно заблокирован.
Примечание. Регулировка зазора болта ограничителя и ограничителя педали после того, как выключатель сигналов торможения надежно заблокирован, не требуется.
