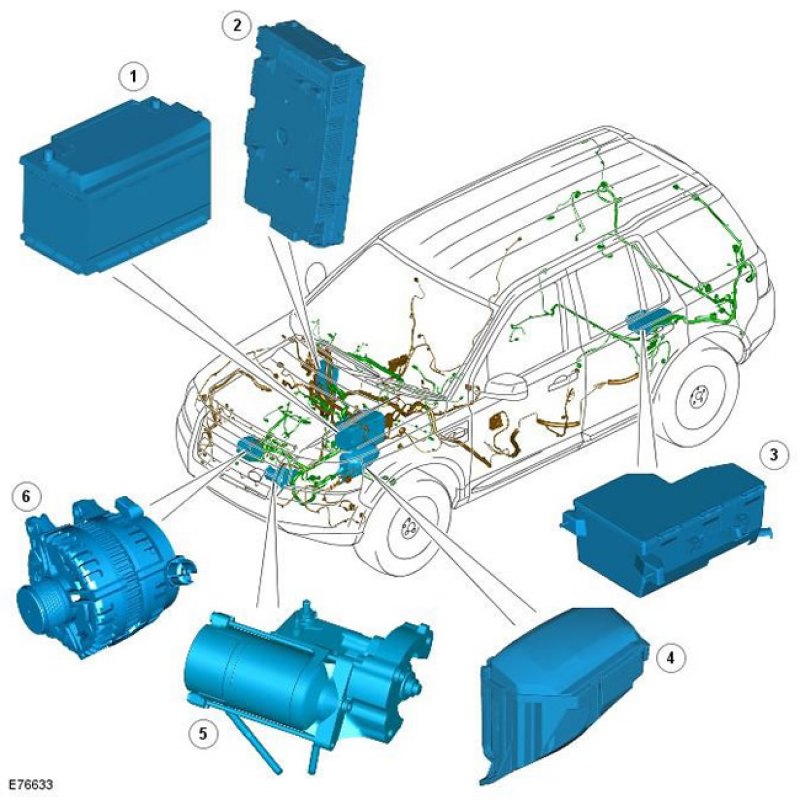

Примечание: Показан вариант с двигателем TD4, для i6 аналогично
| Поз. | № запасной части | Наименование |
| 1 | - | Аккумулятор |
| 2 | - | Центральная электрораспределительная коробка (CJB) |
| 3 | - | Вспомогательная электрораспределительная коробка (AJB) |
| 4 | - | Электрораспределительная коробка аккумулятора (BJB) |
| 5 | - | Стартер |
| 6 | - | Генератор |
Аккумулятор располагается под крышкой на левой стороне моторного отделения. Аккумулятор установлен на полке и зафиксирован зажимной пластиной и болтом в сборе. Аккумулятор подает электропитание на стартер, генератор и BJB.
BJB расположена рядом с левой передней стойкой подвески. В BJB находятся плавкие звенья, ножевые и плавкие предохранители и предохранители типа "J-case ", а также реле для распределения электроэнергии между различными системами автомобиля и электрораспределительными коробками.
Примечание: Плавкие звенья установлены на внутренней стороне BJB под съемными крышками.
CJB установлена за отделением для перчаток и получает основное электропитание от BJB. Помимо места для установки ножевых плавких предохранителей, CJB является главным контроллером ряда систем автомобиля. Эти функции описаны в соответствующих разделах данного руководства.
AJB находится под ковровым покрытием багажного отделения, рядом с нишей запасного колеса. AJB имеет модульную конструкцию и, в зависимости от комплектации автомобиля, включает до трех отдельных блоков. AJB содержит ножевые и J-case плавкие предохранители и реле, служащие для электропитания систем, используемых в задней части автомобиля. AJB получает основное электропитание от BJB.
Плавкий предохранитель стартера
| Поз. | № запасной части | Наименование |
| 1 | - | Плавкий предохранитель стартера |
Плавкий предохранитель стартера CAL3 встроен в провод между аккумулятором и стартером/ генератором. Плавкий предохранитель установлен рядом с положительной клеммой аккумулятора и объединен с проводом в сборе. В случае перегорания плавкого предохранителя следует заменить весь провод в сборе.
Коды цвета проводов
В электрических принципиальных схемах введены новые коды цвета проводов. Эти новые коды указаны в следующей таблице.
| Цвет | Код |
| Черный | BK |
| Синий | BU |
| Коричневый | BN |
| Зеленый | GN |
| Серый | GY |
| Оранжевый | OG |
| Красный | RD |
| Фиолетовый | VT |
| Белый | WH |
| Желтый | YE |
Коды цвета трассера провода отделены от кода основного цвета провода дефисом, например, так BU-RD соответствует синему проводу с красным трассером. За дополнительными сведениями обратитесь к Электрическим схемам и Руководству по электрооборудованию.
