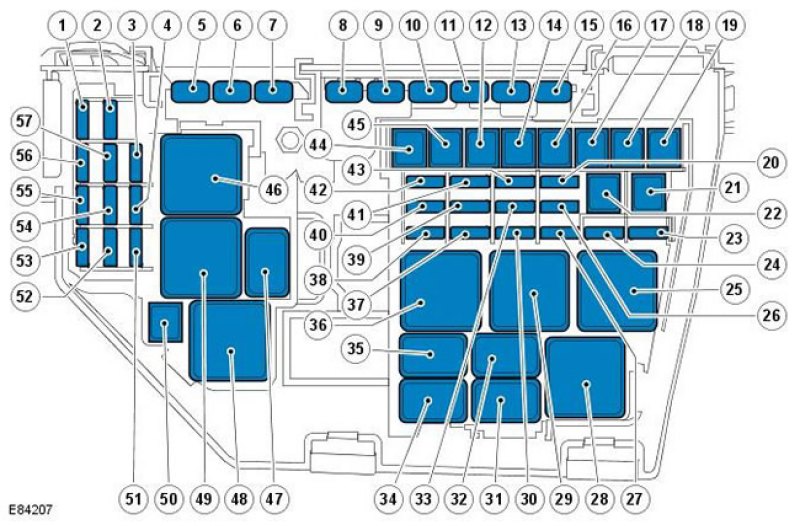

Реле
| Наименование | № позиции | Автомобиль | Описание |
| Реле R1 | 46 | Все | Стартер |
| Реле R2 | 49 | TD4 | Плавкие предохранители BJB 6, 8, 9, 11, 12 и 14 |
| Реле R2 | 49 | i6 | Плавкие предохранители BJB 1, 6, 8, 9, 11 и 12 |
| Реле R3 | 47 | Все | Муфта компрессора системы кондиционирования воздуха (A/C) |
| Реле R4 | 48 | TD4 | Свечи подогрева, плавкий предохранитель 1 BJB |
| Реле R5 | 36 | Все | Плавкие предохранители 39 (управление микроклиматом) и 45 (прикуриватель/ розетка) BJB |
| Реле R6 | 29 | Все | Плавкие предохранители 34 и 35 (обогрев лобового стекла) BJB |
| Реле R7 | 25 | Все | Плавкие предохранители BJB 37, 38, 41, 42, 43 и 44 |
| Реле R8 | 35 | Все | Электродвигатель очистителя лобового стекла (высокоскоростной режим) |
| Реле R9 | 32 | Все | Насос системы омывания фар |
| Реле R10 | 28 | Все | Левый звуковой сигнал, правый звуковой сигнал |
| Реле R11 | 34 | Все | Реле 8 (очистители лобового стекла) BJB |
| Реле R12 | 31 | Все | Насос системы омывания фар |
Плавкие предохранители
| Наименование | № позиции | Автомобиль | Описание |
| Плавкий предохранитель F1 | 1 | TD4 | Модуль управления двигателем (ECM) (контроль свечей подогрева) |
| Плавкий предохранитель F1 | 1 | i6 | Насос обнаружения утечек системы контроля утечек в баке (DMTL) |
| Плавкий предохранитель F2 | 2 | Автоматическая коробка передач. | Модуль управления коробкой передач (TCM) |
| Плавкий предохранитель F3 | 5 | Все | Модуль вентилятора охлаждения двигателя |
| Плавкий предохранитель F4 | 6 | TD4 | Реле R4 BJB (свечи подогрева) |
| Плавкий предохранитель F5 | 7 | Все | Не используется |
| Плавкий предохранитель F6 | 56 | TD4 | Передний подогреваемый кислородный датчик (HO2S) |
| Плавкий предохранитель F6 | 56 | i6 | HO2S', клапан управления продувкой |
| Плавкий предохранитель F7 | 57 | Все | Реле R2 и R3 BJB |
| Плавкий предохранитель F8 | 3 | TD4 | ECM (топливные форсунки) |
| Плавкий предохранитель F8 | 3 | i6 | ECM (электронная дроссельная заслонка) |
| Плавкий предохранитель F9 | 55 | TD4 | Датчик массового расхода воздуха (MAF) |
| Плавкий предохранитель F9 | 55 | i6 | Топливные форсунки, датчик MAF, ECM |
| Плавкий предохранитель F10 | 54 | TD4 | Не используется |
| Плавкий предохранитель F10 | 54 | i6 | ECM |
| Плавкий предохранитель F11 | 4 | TD4 | Клапан управления давлением в топливном коллекторе, катушка реле R4 BJB |
| Плавкий предохранитель F11 | 4 | i6 | Датчик положения впускного распределительного вала (CMP), датчик CMP выпускного распределительного вала, электромагнитный клапан регулируемого газораспределения (VCT), клапан регулируемой накопительной камеры, клапан регулируемого впускного тракта, ECM, муфта компрессора A/C |
| Плавкий предохранитель F12 | 53 | TD4 | Клапан рециркуляции отработавших газов (EGR), исполнительное устройство отключения порта |
| Плавкий предохранитель F12 | 53 | i6 | Катушки зажигания |
| Плавкий предохранитель F13 | 52 | Все | Реле R3 BJB (муфта компрессора A/C) |
| Плавкий предохранитель F14 | 51 | TD4 | Топливный насос (клапан управления подачей) |
| Плавкий предохранитель F14 | 51 | i6 | Не используется |
| Плавкий предохранитель F15 | 50 | Все | Реле R1 BJB (стартер) |
| Плавкий предохранитель F16 | 8 | TD4 | Электрический дополнительный отопитель |
| Плавкий предохранитель F16 | 8 | i6 | Не используется |
| Плавкий предохранитель F17 | 9 | Все | Плавкие предохранители 6, 8, 21, 22, 23, 24, 25, 26, 27 и 28 CJB, полевой транзистор (FET) освещения салона, полевые транзисторы наружного освещения (CJB), реле замка рулевой колонки/ щитка приборов (CJB), реле устройства сохранения заряда аккумулятора, центральный электронный модуль (CJB) |
| Плавкий предохранитель F18 | 10 | Все | Плавкие предохранители 7, 9, 10, 11, 13 и 14 CJB, полевые транзисторы наружного освещения |
| Плавкий предохранитель F19 | 11 | Все | Плавкие предохранители FA1 - FA11 AJB |
| Плавкий предохранитель F20 | 13 | Все | Плавкие предохранители FB9 AJB, реле RB1 AJB |
| Плавкий предохранитель F21 | 15 | Все | Реле RD1 AJB |
| Плавкий предохранитель F22 | 44 | Все | Реле R8 и R11 BJB (очистители лобового стекла) |
| Плавкий предохранитель F23 | 45 | Все | Не используется |
| Плавкий предохранитель F24 | 12 | Все | Реле R9 и R12 BJB (насос омывателя фар) |
| Плавкий предохранитель F25 | 14 | Все | Модуль антиблокировочной системы тормозов (ABS) (клапаны) |
| Плавкий предохранитель F26 | 16 | Все | Модуль ABS (насос) |
| Плавкий предохранитель F27 | 17 | Все | Не используется |
| Плавкий предохранитель F28 | 18 | Все | Электровентилятор обдува, модуль управления электровентилятором обдува |
| Плавкий предохранитель F29 | 19 | Все | Не используется |
| Плавкий предохранитель F30 | 42 | Все | Не используется |
| Плавкий предохранитель F31 | 41 | Все | Реле R10 BJB (звуковой сигнал) |
| Плавкий предохранитель F32 | 43 | TD4 | Дополнительный отопитель, работающий на топливе |
| Плавкий предохранитель F32 | 43 | i6 | Не используется |
| Плавкий предохранитель F33 | 20 | Все | Реле R5, R6, R7 и R10 BJB, модуль управления освещением |
| Плавкий предохранитель F34 | 22 | Все | Левый нагревательный элемент обогрева лобового стекла |
| Плавкий предохранитель F35 | 21 | Все | Правый нагревательный элемент обогрева лобового стекла |
| Плавкий предохранитель F36 | 40 | Все | Не используется |
| Плавкий предохранитель F37 | 39 | Все | Обогрев форсунок омывателей |
| Плавкий предохранитель F38 | 33 | Адаптивная система переднего освещения (AFS) | Электродвигатель правой фары |
| Плавкий предохранитель F39 | 26 | Все | Датчик загрязнения, шаговый электродвигатель воздухозабора, шаговый электродвигатель левой температурной смесительной заслонки, шаговый электродвигатель правой температурной смесительной заслонки, шаговый электродвигатель подачи воздуха на уровне лица/ в нишу для ног, шаговый электродвигатель подачи воздуха к лобовому стеклу (устранения обледенения) |
| Плавкий предохранитель F40 | 38 | Все | Не используется |
| Плавкий предохранитель F41 | 37 | Все | Плавкие предохранители 1 - 4 CJB |
| Плавкий предохранитель F42 | 30 | Механическая коробка передач | ECM |
| Плавкий предохранитель F42 | 30 | Автоматическая коробка передач. | ECM, TCM |
| Плавкий предохранитель F43 | 27 | AFS | Контроллер AFS |
| Плавкий предохранитель F43 | 27 | Коррекция наклона света фар | Модуль управления коррекцией наклона света фар |
| Плавкий предохранитель F44 | 24 | AFS | Электродвигатель левой фары |
| Плавкий предохранитель F45 | 23 | Все | Прикуриватель/гнездо питания |
