Специальный инструмент
Снятие
1. Обезопасьте систему SRS. Обратитесь к процедуре: Стандартные технические приемы, используемые на станции технического обслуживания (100-00 Общая информация, Описание и принцип действия).
2. Снимите нижнюю подушку безопасности водителя. Обратитесь к процедуре: Модуль нижней подушки безопасности водителя (501-20B Вспомогательная удерживающая система, Снятие и установка).

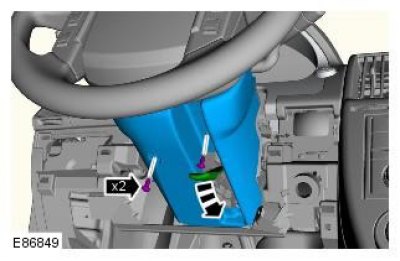

3. Снимите нижний кожух рулевой колонки.

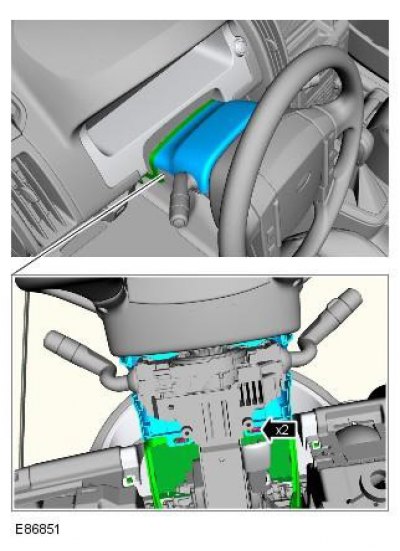

4. Снимите верхний кожух рулевой колонки.
5. Высвободите жгут электропроводки рулевой колонки.

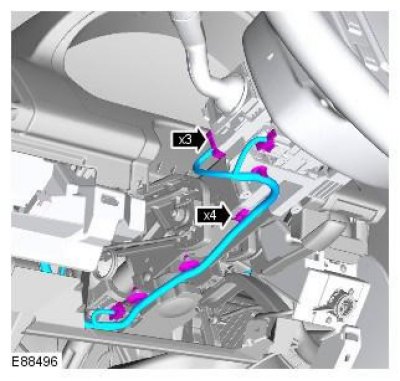

Внимание: Будьте очень осторожны, чтобы не повредить зажимы.

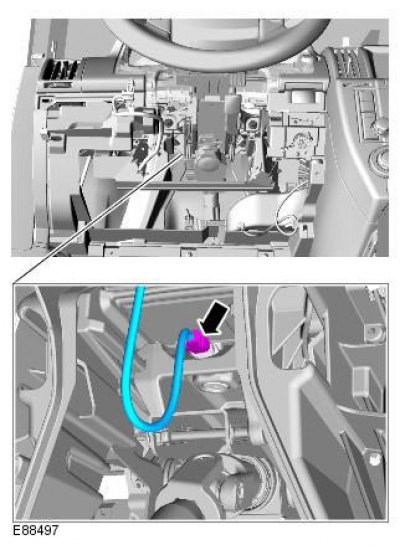

6. Рассоедините электрический разъем системы SRS, скрытый в задней части рулевой колонки (при наличии).

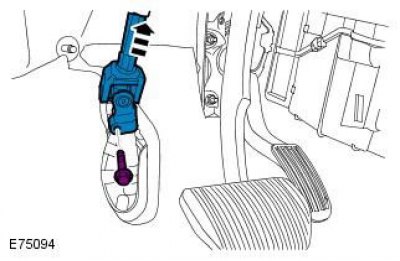

7. Выверните болт зажима карданного шарнира рулевой колонки и высвободите вал.

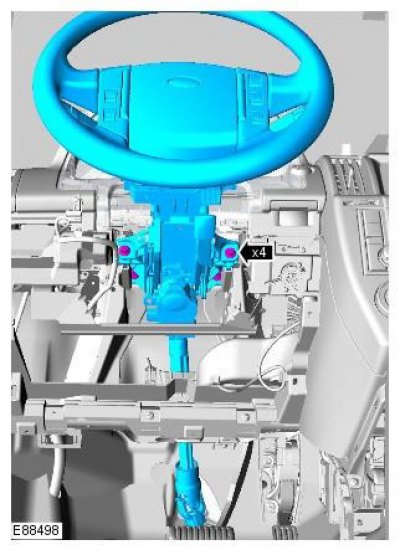

8. Снимите рулевую колонку в сборе.

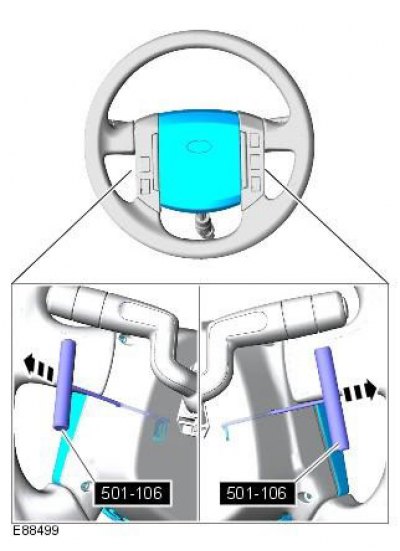

9. Используя специальный инструмент, снимите модуль подушки безопасности водителя. Специальный инструмент: 501-106
Примечание: Не продолжайте разборку, если элемент снимается только для получения доступа.
10. Аккуратно отпустите два зажима.
11. Рассоедините три электрических разъема.

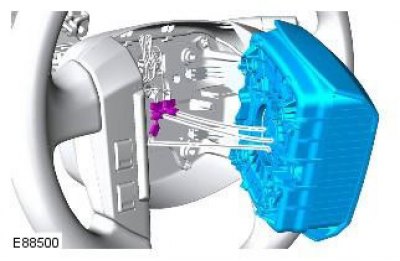

Предупреждение: Не прикасайтесь щупами тестера к электрическим разъемам вспомогательной удерживающей системы (SRS).

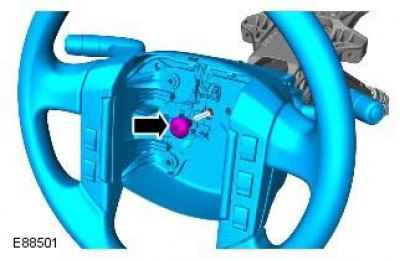

12. Снимите рулевое колесо.

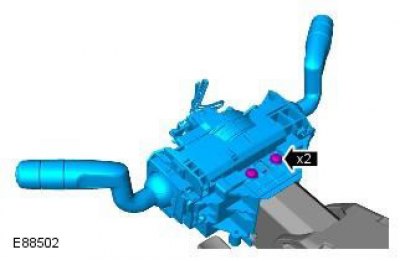

13. Снимите спиральную пружину.
Установка
1. Установите рулевую колонку и затяните болты. Момент затяжки: 25 Nm
2. Подсоедините карданный шарнир рулевого вала и затяните болт. Момент затяжки: 25 Nm
Предупреждение: Обязательно используйте новый болт.
3. Установите спиральную пружину.
4. Установите рулевое колесо. Момент затяжки: 40 Nm
5. Установите модуль подушки безопасности водителя.
6. Состыкуйте электрический разъем системы SRS, скрытый в задней части рулевой колонки (при наличии).
7. Закрепите жгут электропроводки на рулевой колонке.
8. Состыкуйте электрические разъемы рулевой колонки.
9. Установите верхний кожух рулевой колонки.
10. Установите нижний кожух рулевой колонки.
11. Установите модуль нижней подушки безопасности водителя. Обратитесь к процедуре: Модуль нижней подушки безопасности водителя (501-20B Вспомогательная удерживающая система, Снятие и установка).
12. Подсоедините провод массы к аккумулятору. Обратитесь к процедуре: Спецификации (414-00 Система зарядки - Общая информация, Спецификации).
13. Если была установлена новая рулевая колонка, настройте конфигурацию замка рулевой колонки с помощью диагностического оборудования, одобренного компанией Land Rover.
