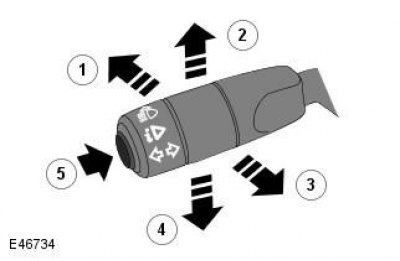

- Включение левого/правого указателя поворота
- Переключение ближнего/дальнего света фар
- Сигнализация дальним светом фар
- Функции путевого компьютера (если автомобиль им оснащен)
| Поз. | № запасной части | Наименование |
| 1 | - | Дальний свет фар |
| 2 | - | Правый указатель поворота |
| 3 | - | Сигнализация дальним светом фар |
| 4 | - | Левый указатель поворота |
| 5 | - | Кнопка функций путевого компьютера |
Указатель поворота
Включение правых указателей поворота выполняется перемещением рычага вверх, а включение левых указателей поворота – перемещением рычага вниз. Рычаг фиксируется в выбранном положении и остается в нем, пока его не вернут в центральное положение, соответствующее выключению указателей поворота. Кроме того, рычаг имеет нефиксированное положение, используемое для кратковременного включения указателей поворота при обгоне или перестроении. Если отпустить рычаг в этом положении, он сам вернется в центральное положение, соответствующее выключению указателей поворота.
Для включения правых и левых указателей поворота используются разные провода, идущие от переключателя к центральному блоку предохранителей. При перемещении рычага цепь в центральном блоке предохранителейблоке замыкается на «массу» через контакты в рычаге, установленном в выбранном положении. Центральный блок предохранителей регистрирует замыкание цепи и включает соответствующие указатели поворота, которые работают до тех пор, пока рычаг не вернется в центральное положение, соответствующее выключению указателей поворота. Выключение указателей поворота выполняется либо вручную (водителем), либо автоматически, при возврате рулевого колеса в положение для движения по прямой.
Переключение ближнего/дальнего света фар и сигнализация дальним светом фар
Включение дальнего света фар осуществляется перемещением рычага вперед (от водителя). Рычаг фиксируется в этом положении, и дальний свет фар остается включенным до тех пор, пока рычаг не будет переведен вручную назад. Для сигнализации дальним светом фар рычаг необходимо переместить назад (к водителю). Контакты переключателя замыкают электрическую цепь, и фары остаются включенными до тех пор, пока рычаг находится в указанном положении. Это положение рычага не является фиксированным, и дальний свет фар, используемый для сигнализации, выключается, когда водитель отпускает рычаг и рычаг возвращается в центральное положение. Контакты, отвечающие за включение дальнего света фар и сигнализацию дальним светом фар, имеют соединение с центральным блоком предохранителей и «массой» посредством разных проводов. При перемещении рычага цепь в центральном блоке предохранителей замыкается на «массу» через контакты рычага, установленного в выбранном положении.
За дополнительной информацией обратитесь к главе: Наружное освещение (417-01 Наружное освещение, Описание и принцип действия).
Кнопка функций путевого компьютера
Кнопка функций путевого компьютера расположена в торце рычага переключателя. Кнопка представляет собой быстродействующий выключатель, позволяющий водителю выбирать, какая информация отображается на дисплее информационного центра на панели приборов:
- Дальность поездки
- Расчетный запас хода по топливу в баке
- Объем топлива в баке
- Средний расход топлива
- Расход топлива за все время эксплуатации автомобиля
- Средняя скорость
- Мгновенный расход топлива
Кнопка имеет соединение с панелью приборов и «массой». При нажатии кнопки цепь замыкается, и на дисплей выводится сообщение путевого компьютера. Многократное нажатие кнопки приводит к последовательной смене отображаемых на дисплее информационных полей.
За дополнительной информацией обратитесь к главе: Центр информации и сообщений (413-08 Центр информации и сообщений, Описание и принцип действия).
