Спецификация моментов затяжки
| Описание | Nm | lb-ft |
| Винты с головкой Torx переключателя рулевой колонки | 1,5 | 1,0 |

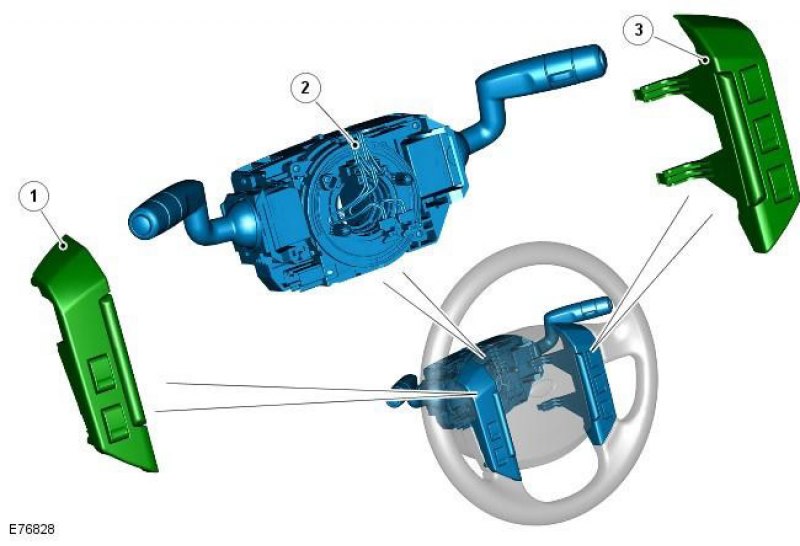

Расположение элементов
| Поз. | № запасной части | Наименование |
| 1 | - | Переключатели системы круиз-контроля |
| 2 | - | Кожух рулевой колонки с многофункциональными переключателями и подвижной контактной группой |
| 3 | - | Переключатели управления аудиосистемой |
Переключатель управления очистителями лобового стекла расположен на правой стороне корпуса и крепится двумя винтами. Соединение переключателя с главным жгутом проводов осуществляется при помощи разъема на задней стенке переключателя. Рычаг выполняет следующие функции:
- Прерывистый режим работы стеклоочистителя, постоянный режим работы на низкой скорости и постоянный режим работы на высокой скорости
- Включение однократной очистки ветрового стекла
- Включение очистителя и омывателя ветрового стекла
- Включение очистителя и омывателя заднего стекла
- Выбор длительности цикла в прерывистом режиме работы очистителя
Переключатель указателей поворота располагается на левой стороне корпуса и крепится 2 винтами. Соединение переключателя с главным жгутом проводов осуществляется при помощи разъема на задней стенке переключателя. Рычаг выполняет следующие функции:
- Включение левого/правого указателя поворота
- Переключение ближнего/дальнего света фар
- Сигнализация дальним светом фар
- Выбор функций маршрутного компьютера (при наличии)
Кнопка управления позволяет водителю последовательно выбирать опции меню и обнулять счетчик пробега. Информация маршрутного компьютера выводится на экран центра сообщений на щитке приборов (только в щитках приборов высокого уровня).
Переключатели, установленные на рулевом колесе на правой стороне от подушки безопасности водителя, управляют аудиоблоком и телефоном. Переключатели, расположенные слева от подушки безопасности водителя, управляют системой круиз-контроля.
Часовая пружина расположена впереди корпуса и крепится четырьмя винтами. Часовая пружина входит в пазы во втулке рулевого колеса и вращается вместе с ним. Часовая пружина имеет выступ, выключающий указатели поворота при возврате рулевого колеса в исходное положение. За дополнительной информацией обратитесь к главе: Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) (501-20B Вспомогательная удерживающая система, Описание и принцип действия).
