Примечание. Описание процедур снятия и установки некоторых переключателей приведено в главах Руководства, посвященных соответствующим системам автомобиля.
Модели выпуска по 30.06.02

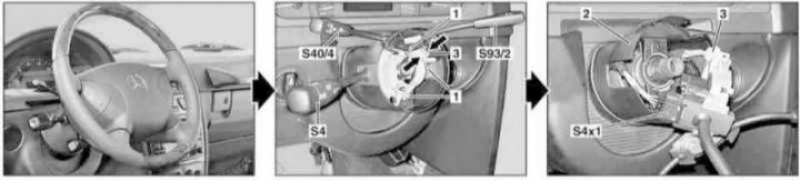

Детали установки подрулевых переключателей на моделях выпуска по 30.06.02: 1 - Винты; 2 - Крышка; 3 - Разъем электропроводки; S4 - Комбинированный подрулевой переключатель; S4x1 - Разъем электропроводки комбинированного переключателя; S40/4 - Переключатель темпостата/системы Speedtronic; S93/2 - Переключатель системы Linguatronic (VCS/SBS)
1. На моделях соответствующей комплектации (код ЕТ2) активируйте сервисный режим системы аварийного вызова TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).
2. Включите вспомогательный аккумулятор и подсоедините его к штатной батарее, затем отсоедините от последней отрицательный провод.

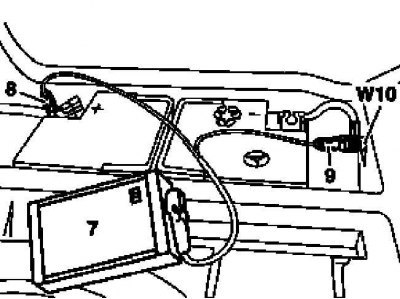

7 - Вспомогательный аккумулятор; 8 - Клемма положительного провода модуля; 9 - Клемма отрицательного провода модуля; W10 - Заземление батареи
3. Снимите контактный кабельный барабан рулевого колеса (см. Главу Подвеска и рулевое управление).
4. Выверните винты (1) и снимите с крышки (2) рубашки рулевой колонки переключатели систем Speedtronic (S40/4) и Linguatronic (S93/2).
5. Разблокируйте (стрелки) и, потянув в сторону рулевого колеса, отсоедините от кожуха комбинированного переключателя (S4) разъем (3).
Информация скопирована с сайта: Autoinstruction
6. Снимите переключатель (S4) с крышки (2).
7. Рассоедините разъем (S4x1).
8. Установка производится в обратном порядке, - на моделях соответствующей комплектации (код ЕТ2) деактивируйте сервисный режим системы TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).
9. В заключение произведите считывание кодов DTC и очистку памяти системы бортовой самодиагностики при помощи сканера STAR DIAGNOSIS (6511 1801 00) (см. Главу Системы электрооборудования двигателя) и введите требуемые базовые настройки бортового оборудования.
10. Удостоверьтесь в исправности функционирования подрулевых переключателей.
Модели выпуска с 01.07.02
Переключатели темпостата/системы Speedtronic и регулировки рулевой колонки

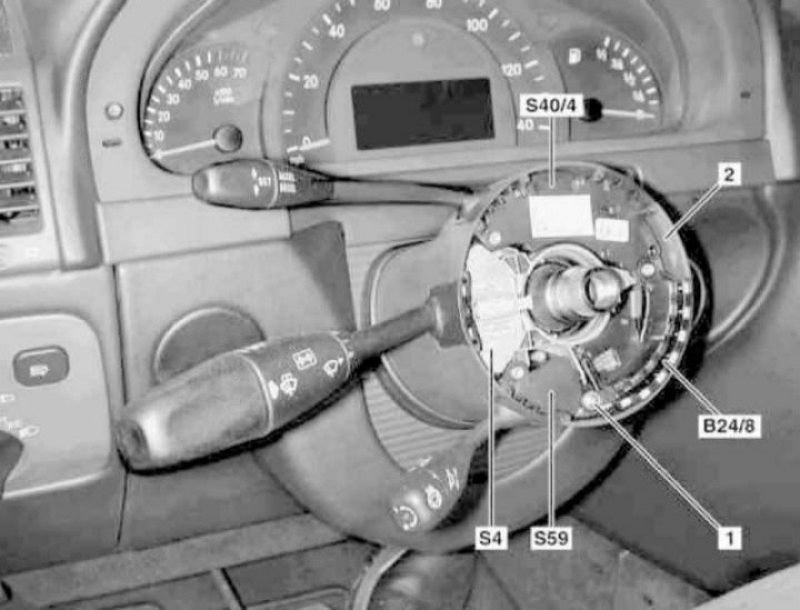

Детали установки переключателя темпостата/системы Speedtronic и регулировки рулевой колонки на моделях выпуска с 01.07.02: 1 - Винт; 2 - Сборка подрулевых переключателей; В24/8 - Датчик угла поворота рулевого колеса; S4 - Комбинированный подрулевой переключатель; S40/4 - Переключатель темпостата/системы Speedtronic; S59 - Переключатель регулировки рулевой колонки
1. На моделях соответствующей комплектации (код ЕТ2) активируйте сервисный режим системы аварийного вызова TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).
2. Включите вспомогательный аккумулятор и подсоедините его к штатной батарее, затем отсоедините от последней отрицательный провод.
7 - Вспомогательный аккумулятор; 8 - Клемма положительного провода модуля; 9 - Клемма отрицательного провода модуля; W10 - Заземление батареи
3. Снимите рулевое колесо и контактный кабельный барабан (А45) (см. Главу Подвеска и рулевое управление).
4. Снимите датчик угла поворота рулевого колеса (В24/8) (см. Главу Подвеска и рулевое управление).
5. Потянув, высвободите переключатели темпостата/системы Speedtronic (S40/4) и/или регулировки рулевой колонки (S59) из сборки (2).
6. Установка производится в обратном порядке, - не забудьте активировать датчик (В24/8), на моделях соответствующей комплектации (код ЕТ2) деактивируйте сервисный режим системы TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).
7. В заключение произведите считывание кодов DTC и очистку памяти системы бортовой самодиагностики при помощи сканера STAR DIAGNOSIS (6511 1801 00) (см. Главу Системы электрооборудования двигателя) и введите требуемые базовые настройки бортового оборудования.
8. Удостоверьтесь в исправности функционирования подрулевых переключателей.
Модуль рулевой колонки и комбинированный переключатель
Детали установки модуля рулевой колонки и комбинированного подрулевого переключателя на моделях выпуска с 01.07.02 г.: 1, 4 - Винты; 2 - Стяжной болт; 3 - Сборка подрулевых переключателей; 5, 6 - Разъемы электропроводки; В24/8 - Датчик угла поворота рулевого колеса; N80 - Модуль рулевой колонки; S4 - Комбинированный подрулевой переключатель; S40/4 - Переключатель темпостата/системы Speedtronic; S59 - Переключатель регулировки рулевой колонки
1. На моделях соответствующей комплектации (код ЕТ2) активируйте сервисный режим системы аварийного вызова TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).
2. Включите вспомогательный аккумулятор и подсоедините его к штатной батарее, затем отсоедините от последней отрицательный провод.
7 - Вспомогательный аккумулятор; 8 - Клемма положительного провода модуля; 9 - Клемма отрицательного провода модуля; W10 - Заземление батареи
3. Снимите контактный кабельный барабан рулевого колеса (см. Главу Подвеска и рулевое управление).
4. Снимите датчик угла поворота рулевого колеса (В24/8) (см. Главу Подвеска и рулевое управление).
5. Снимите переключатели темпостата/системы Speedtronic (S40/4) и регулировки рулевой колонки (S59) (см. выше).
6. Выверните стяжной винт (2), - винт остается в сборке переключателей (3).
7. Потянув наружу, высвободите сборку переключателей (3) из рубашки рулевой колонки.
8. Выверните болты (4) и снимите модуль (N80) со сборки (3).
9. Отделите от модуля (N80) комбинированный переключатель (S4).
10. Установка производится в обратном порядке, - проследите за надежностью защелкивания разъема (5/6).
11. На моделях соответствующей комплектации (код ЕТ2) деактивируйте сервисный режим системы TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).
12. В заключение произведите считывание кодов DTC и очистку памяти системы бортовой самодиагностики при помощи сканера STAR DIAGNOSIS (6511 1801 00) (см. Главу Системы электрооборудования двигателя) и введите требуемые базовые настройки бортового оборудования.
13. Удостоверьтесь в исправности функционирования подрулевых переключателей.
